型號性能
|
CM-26dG |
CM-26d |
CM-25d |
SCI |
|
|
|
SCE |
|
|
|
60°光澤 |
|
|
|
MAV |
|
|
|
SAV |
|
|
|
UV 0%/100% |
|
|
|
器間差(顏色) |
<0.12 |
<0.12 |
<0.20 |
重復性σΔE*ab |
<0.02 |
<0.02 |
<0.04 |
波長范圍 |
360-740nm |
360-740nm |
400-700nm |
色彩與光澤測量功能二合一
CM-26dG可同時測量色彩光澤,功能豐富,一機兩用。
由于顏色和光澤度的測量可以用一個設備完成,所以不需要準備單獨的分光測色計和光澤度計,也不需要更換設備測量,因此可以顯著提高工作效率,尤其是在測量大批量樣品時
業界領先的測量速度

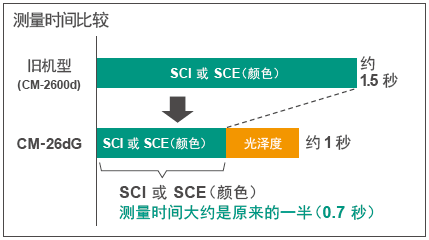

CM-26dG 測量顏色所需的時間約為舊機型的一半,僅 0. 7秒 (SCI 或 SCE)。此外,同時測量顏色和光澤僅需約 1 秒 (SCI 或 SCE + 光澤度)。
測量速度越快,工作效率提高
重復性與器間差較舊機型顯著改進,性能出眾
由于供應鏈系統不斷被構建和完善,數據需要在更多的生產現場間共享。重復性與器間差成為衡量便攜式
分光測色計性能的主要指標。CM-26dG和CM-26d的器間差僅為ΔE*ab 0.12(12 塊 BCRA 系列色板的平均
值),與市場上所有便捷式分光測色計相比具有顯著優勢。在測量光澤度時,CM-26dG 的器間差介于±0.2
GU (0-10 GU) 或 ±0.5 GU (10-100 GU)。此外,重復性較舊機型提升50%,達到 σΔE*ab 0.02。出眾的性
能促進了數字化彩色數據管理,從而有助于制造商加強其工廠和供應商之間的質量管理。
<快速易用的分光測色計配置軟件 CM-CT1>
CM-CT1 為制造商提供了簡便而快捷地設置 CM-26dG 系列分光測色計的方法。此外,當使用多個設備或需要在多個工廠或供應商之間設置相同的測量條件時,可以將設置
編譯成一個模板文件進行共享。
分光測色計配置軟件 CM-CT1 ? 操作系統 : Windows? 7 32 bit, 64 bit / Windows? 8.1 32 bit, 64 bit / Windows? 10 32 bit, 64 bit
? CPU: 2 GHz 同等或更快 ? 內存: 2 GB 或以上 ? 硬盤: 10 GB 或更多自由安裝空間 ? 顯示屏: 分辨率: 1024 x 720 p 或以上/ 16-位色彩
或以上 ? 其他: USB 端口 (用于連接分光測色計)
? Windows? 是微軟公司(Microsoft Corporation)在美國及其他國家的商標或注冊商標。
業界領先的測量速度與可操作性。
柯尼卡美能達的新一代CM-26dG系列,包含三款便攜式分光測色計型號。
高端旗艦型號CM-26dG和CM-26d擁有精湛的技術和業界領先的測量精度。其中,
CM-26dG是二合一機型,可同時進行色彩與光澤測量,CM-26d專注于色彩測量。
CM-25d則是該系列的經濟高效型號,高性價比之選。
取景器
取景器采用LED光源照明,能協助用戶更快、更容易、更準確地對準被測物體區域。另外,可使用NX軟件用紅圈來表示需要測量的位置(JOB模式下),協助操作者更精確地定位。用戶可從分光測色計的取景器觀察被測物的圖案和紋理。
緊湊、輕巧的外觀設計
CM-26dG的流線型設計更有利于用戶在對應于難以接觸的測量位置執行測量。儀器前端向下傾斜,圓形的測量口徑讓CM-26dG更容易進入狹窄的測量區域,例如擋風玻璃后的儀表盤。此外,目標罩有效降低了儀器測量口徑被刮花的風險。兩側都有一個測量按鈕,這樣無論用哪只手,在任何情況下都可以輕松完成測量。
高可操作性和多樣化的功能列表
<操作指引>
針對常用的工作流程提供操作說明,可以使用 SpectraMagic NX(版本 2.9 或以上,另售)。
數據可以通過藍牙無線傳輸?shù)诫娔X或其他配對設備。
色彩數據軟件 SpectraMagic NX
SpectraMagic NX 是一款色彩管理軟件,讓用戶可以在電腦上查看、操作和
控制分光測色計。用戶可以通過排列和編輯光譜圖、色差圖(2D/3D)、OK/
NG 指示以及其他對象來創建滿足自己需求的報表。
SpectraMagic NX 版本2.9 或以上 ? 操作系統: Windows? 7 Professional 32 bit, 64 bit / Windows? 8.1 Pro 32 bit, 64 bit / Windows? 10
Pro 32 bit, 64 bit
* 計算機必須運行上述操作系統之一,并滿足或超過以下規格。
? CPU: Pentium? III 600 MHz 同等或更高 ? 內存: 128 MB 或更大 (推薦 256 MB 或以上) ? 硬盤: 450 MB 或更多安裝空間
? 顯示屏: 分辨率: 1024 x 768 p或以上/ 16-位色彩或以上 ? 其他: DVD-ROM 驅動器(安裝軟件時需要), USB 端口(安裝軟件密碼鎖時
需要),USB 端口或串口(連接分光測色計時需要),安裝 Internet Explorer 5.01 或更高版本瀏覽器
? Windows? 是微軟公司(Microsoft Corporation)在美國及其他國家的商標或注冊商標。? Pentium? 是英特爾公司(Intel Corporation)
在美國及其他國家的商標或注冊商標。
CM-26dG 系列分光測色計適用于廣泛的行業領域
型號 |
CM-26dG |
CM-26d |
CM-25d |
|
顏色 |
照明/ 觀察系統 |
di: 8°,de: 8° ( 漫射照明: 8° 觀察) |
||
積分球 |
?54 mm |
|||
光源 |
脈沖氙燈 ×2 |
脈沖氙燈 ×1 |
||
傳感器 |
雙40 元件硅光電二極管陣列 |
雙32 元件硅光電二極管陣列 |
||
分光方式 |
平面衍射光柵 |
|||
測量波長范圍 |
360至740nm |
400至700nm |
||
測量波長間隔 |
10nm |
|||
半波寬度 |
約10nm |
|||
反射率測量范圍 |
0-175%; 顯示分辨率:0.01 |
|||
照明口徑 |
12 × 12.5 mm ( 圓圈 + 橢圓) |
MAV : ?12 mm SAV : ?6 mm |
MAV : ?12 mm |
|
重復性 |
ΔE*ab 0.02 以內的標準偏差 |
ΔE*ab 0.04 以內的標準偏差 |
||
( 測量條件: 白色校準執行后以5 秒為間隔測量白色校準板30 次) |
||||
器間差 |
ΔE*ab 0.12 以內 |
ΔE*ab 0.20 以內 |
||
( 基于12 塊BCRA 系列II 色板的平均值; MAV SCI; 與標準樣件在KONICA MINOLTA 標準測量 條件下的測量值相比較) |
||||
UV 調整 |
UV 100% / UV 0% |
-- |
||
標準觀察者 |
2° , 10° |
|||
光源 |
A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65, 用戶定義光源*1 ( 同時用兩種可能的光源進行評測) |
|||
顯示數據 |
色度值/ 圖, 色差值/ 圖, 光譜圖, 通過/ 失敗判斷, 仿真色 |
|||
色度數據 |
L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, 以及這些空間的色差; Munsell (C) |
|||
指標 |
MI, WI (ASTM E313-73), YI (ASTM E313-73, ASTM D1925), ISO 亮度 (ISO 2470),WI/Tint (CIE), 強度,遮蓋率,灰度,用戶指標*1 |
MI, WI (ASTM E313-73), YI (ASTM E313-73, ASTM D1925), ISO 亮度 (ISO 2470), WI/Tint (CIE), 強度, 遮蓋率,灰度,8°光澤度,用戶標準*1 |
||
色差方程 |
ΔE*ab (CIE1976) / ΔE94 (CIE1994) / ΔE00 (CIE2000) / CMC (l:c) / Hunter ΔE / DIN99o |
|||
適用標準 |
DIN 5033 Teil 7, JIS Z 8722 Condition “c” , ISO 7724/1, CIE No.15 |
|||
光澤度 |
測量角 |
60° |
-- |
|
光源 |
白光LED |
-- |
||
傳感器 |
硅光二極管 |
-- |
||
測量范圍 |
0 - 200 GU; 顯示分辨率: 0.01 GU |
-- |
||
測量面積 |
MAV : 10 x 7 mm, SAV : ?3 mm |
-- |
||
重復性 |
標準偏差 0-9.99 GU:0.1 GU 以內 10-99.99 GU:0.2 GU 以內 100-200 GU:介于0.2% 指示值 ( 測量條件: 校準執行后以5 秒為間隔測量30 次) |
-- |
||
器間差 |
0-9.99 GU:±0.2 GU 以內 10-99.99 GU:≤ 0.5 GU 以內 (MAV;與標準樣件在KONICA MINOLTA 標準測量條件下的測量值 進行比較) |
-- |
||
適用標準 |
JIS Z8741 ( 僅MAV), JIS K5600, ISO 2813, ISO 7668 ( 僅MAV), ASTM D523-08, ASTM D2457-13, DIN 67530 |
-- |
||
測量時間 |
約 1 秒 ( 測量模式: SCI + 光澤度 或 SCE + 光澤度) |
約 0.7 秒 ( 測量模式: SCI 或 SCE) |
||
( 從按下測量按鈕到測量完成) |
||||
測量間隔 |
約 2 秒 ( 測量模式:SCI+光澤度或SCE+光澤度) 約 1.5 秒 |
約 1.5 秒 ( 測量模式: SCI 或 SCE) |
||
數據存儲 |
1,000 目標數據 + 5,100 樣品數據 |
|||
電池性能 |
測量模式: SCI + 光澤度 或 SCE + 光澤度 |
測量模式: SCI 或 SCE |
||
在23°C下使用專用鋰電池以10 秒為間隔進行測量時,大約 3,000 次 ( 使用藍牙時大約 1,000 次) |
||||
取景器功能 |
可用(帶白色LED 光源) |
|||
顯示屏 |
2.7” 彩色 TFT-LCD, 具有可翻轉縱向?yàn)g覽模式 |
|||
顯示語言 |
英語、日語、德語、法語、意大利語、西班牙語、簡體中文、葡萄牙語、俄語、土耳其語、 波蘭語 |
|||
接口 |
USB 2.0; 藍牙 (SPP-兼容。按需選配藍牙模塊) |
|||
電源 |
專用鋰離子電池(可拆卸), USB 總線電源(安裝鋰離子電池) 專用交流適配器(安裝鋰離子電池) |
|||
充電方式 |
約 6 小時 |
|||
工作溫度/ 濕度范圍 |
溫度: 5 - 40°C, 相對濕度: 80% 或更少 ( 在 35°C 下) 無凝露 |
|||
存儲溫度/ 濕度范圍 |
溫度: 0 - 45°C, 相對濕度: 80% 或更少 ( 在 35°C 下) 無凝露 |
|||

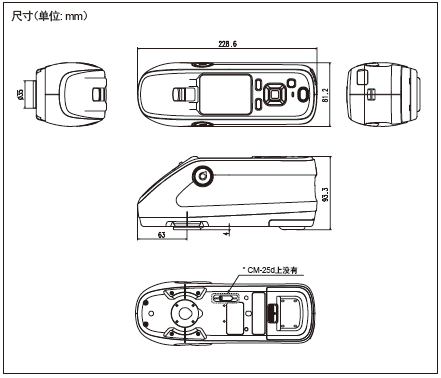

尺寸 |
約 81 (W) × 93 (H) × 229 (D) mm |
|||
重量 |
約 660 g |
約 630 g |
約 620 g |
