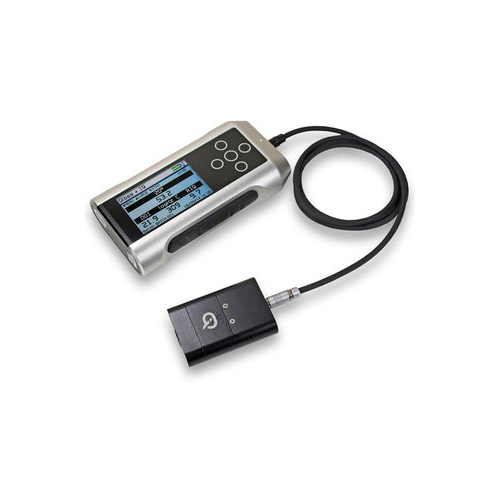

Rhopoint IQ FLEX 20探頭式外觀質量評估儀
產品特點
先進特性——可實現快速輕松測量
? 小型測量探頭,可測量小型或曲面部件
? 易于閱讀的全彩屏幕,具有自動旋轉功能
? 自帶統計功能和圖形分析功能
? 可通過 USB 將測量結果下載到 PC 機,無需安裝軟件
? 用戶可自定義批次說明名稱
? 可兼容藍牙
? 一鍵測量
? 2 秒內的快速測量
? 快速同步測量所有參數
Rhopoint IQ FLEX 可測量
光澤度 ? 反射霧影 ? DOI ? 峰值光澤 ? 反射曲線
(注意:由于上述指數僅適用于 20° 光學結構,因此 FLEX 60 生成的除光澤度以外的表面指數均為相對近似值。)
光澤度
測量從表面反射的光量比例。
測量單位:GU
光澤度峰值(峰值光澤)
非常窄角度下的光澤度峰值。
測量單位:GU
反射霧影
由表面的細微紋理或殘留物導致的乳狀反射現象。
測量單位:HU或LogHU
DOI
測量產品在被測反射表面反射成像的清晰程度。
測量范圍:0-100,100 為超光滑表面。
反射曲線
此檢測儀可顯示 17-23° 的表面反射曲線。曲線的形狀說明了光如何與表面相互影響。
接近鏡面方向的銳曲線說明反射表面高度光滑。

屏幕上的反射曲線顯示被反射光的分布情況

屏幕上的圖形重點分析了被測量批次的趨勢
不同的紋理和形變因其尺寸和頻率產生了形狀獨特的曲線??蓪⑼暾姆瓷湫畔⑾螺d到 PC 機進行進一步分析和比較,無需接口軟件。
產品用途
Rhopoint IQ FLEX 系列是專為小型部件設計的外觀評估儀
如同常規 Rhopoint IQ,FLEX 系列可測量外觀質量和光從表面反射所形成的曲線。標準光澤儀僅測量樣品反射的光量,而對那些會降低表面質量的現象并不敏感。
Rhopoint IQ FLEX 20 將這項技術帶入專為棘手表面或小型部件設計的新形式。IQ FLEX 20 傳感器擁有小巧外形,與傳統外觀評估儀相比,能夠更加高效地測量曲面,且更易于進入較難觸及的區域。
IQ FLEX 測量可完全兼容現有的 Rhopoint IQ 系列測到的光澤度和表面結果。
為了在即便是很細小的部件測量時能改善性能和重復性,Rhopoint IQ FLEX 20 也能進行客戶定制,可配備各種磁附式適配板。

通過使用 3D 打印技術,可通過 CAD 圖創建定制測量模具,根據實際應用輕松更換適配板:
? 可測量小型部件和曲面等更小的尺寸(4mm 和 2mm 直徑兩種尺寸)
? 測小型部件、按鈕和控制器有更好的重復性
? 專為在線應用設計的非接觸板

針對精密表面,適配板可使用指定的橡膠、氈制品或塑膠。
(注意:適配板定制僅適用于 FLEX 20,不適用于 FLEX 60)
目前,FLEX型號僅有20°(FLEX 20)單個角度可選。

技術規格

測量面積

FLEX 20°6mm x 6mm
FLEX 60°
6mm x 9mm

光澤度測量規格

分辨率 0.1 GU ? 重復性 +/- 0.2 GHU ? 重現性 +/- 0.5 GU

峰值光澤

20° +/- 0.09905° 時測得的峰值光澤

反射霧影規格

17.2-19° 21-22.8° 時測得的接近鏡像反射
霧影單位 HU LogHU 可互相轉換
分辨率 0.1 HU ? 重復性 +/- 0.5 HU ? 重現性 +/- 1.5 HU
標準:ASTM E430, ISO 13803

DOI 測量規格

分辨率 0.1 ? 重復性 +/- 0.2 ? 重現性 +/- 0.5
標準:ASTM D5767

測量角度規格

測量范圍:14-26°
角分辨率:0.025°
分辨率:0.1 GU


機身規格

自動旋轉全彩屏幕

高分辨率彩色顯示屏
亮度可調節
6
按鍵觸摸顯示界面

結構

全鋁結構:外殼、光學部件、標準支座

統計分析

大值、小值、平均值、標準偏差
所有測量參數

圖形分析

自帶趨勢分析
光澤度和其他參數

電源

可充電鋰電池

電源接入方式

內部電池/USB/電源充電器

充電時間

電源充電器:4 小時

內存

8 MB –> 999 個讀數
用戶自定義批次編號

數據傳輸

藍牙
兼容 PC 機和 MAC
USB
連接
無需安裝軟件

尺寸和重量

150mm x 79mm x 34mm(不含探頭)(長 x x 高)
550g
毛重約為:1.5kg
商品代碼:9027 5000

隨機配件

儀器配備 20o 60o 柔性探頭

校準片配底座
USB
數據線
迷你 CD 光盤
操作說明書
藍牙數據應用程序
Excel
電子數據表示例
教學視頻

選配件(僅適用于 Flex 20

微型尺寸適配板:2mm 4mm
特別定制的 3D 適配模具,專為客戶應用設計打印
在線測量固定工具包
