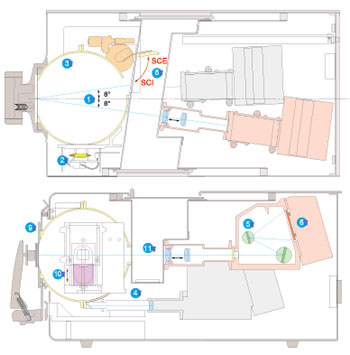

脈沖氙燈光源高亮度,穩定性好,壽命長并且在測量深色和高飽和度顏色時表現出更佳的重復性。
6英寸積分球采用高科技涂層,具有良好的光學特性,使照明更均勻。
雙光束反饋系統通過傳感器對照明光源反射的光線能量的監控和自動補償,可以減少由于亮度變化或光譜特性變化引起的測量誤差。
分光元件
全息光柵更有效地區分不同波長的光,從而在測量深色物體時具有更好的重復性。
硅光二極管傳感器陣列可以迅速將光信號轉換成電信號。這些元件都是安裝在低熱漲指數的不銹鋼上,以保證長期穩定性。
樣品測量和光源監測的光學結構安裝在鋁合金塊上,也能提高穩定性。
CM-3700A是由電腦控制的。
可配套SpetraMagic? NX軟件進行控制。
其它特點
較長的樣品夾臂,甚至可以測量A4紙大小樣品的中部
樣品夾可以完全張開,方便測量更大厚的樣品
電源保護架避免因意外觸碰的斷電
全新USB接口保證便利的連接和高速的數據通訊
即使在低反射率/透射率的情況下也能保持高精度和更佳的重復性
“先進”的參考分光測色計,實現色彩管理網絡系統中高水準的精確度和可靠度。

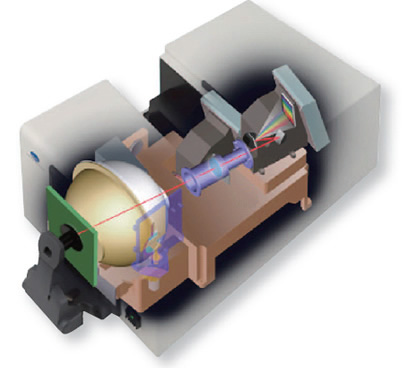

通過CM-3700A,柯尼卡美能達再次證明了其在“先進”儀器領域中作為光學技的地位。CM-3700A各方面的設計均以實現高性能的精度色彩控制為目標。大型積分球、孔罩及整個光學系統的制造均精益求精,甚至超過了CIE、ISO、ASTM、DIN、JIS等國際標準的要求。
分別用于樣品、反饋通道及大功率氙弧燈的兩個扁平全息光柵與硅光電二極管陣列確保了較高的精度和重復性(特別是暗色調)。
CM-3700A的優點得到了業界領先機構及行業領先公司的贊賞。柯尼卡美能達高端制造技術的另一例證是其儀器誤差居于業界領先地位。
主要特征:
產品概況
反射色的測量
?
可選擇SCI或者SCE測量方式
SCI (含鏡面反射光) 的測量方式可將樣品表面的條件對測量數據的影響減至較小,特別適用于配色應用領域。SCE (排除鏡面反射光) 的測量方式與專業的視覺評估更為接近。
可變的測量區域
根據需要,可以選擇3種測量區域,口徑分別為?25.4 mm、?8 mm和3 mm × 5 mm。
可變的UV含量
您的測量含有熒光材料的樣品 (如紙張、紙漿)時,可以將照明光源中的UV成分很細的1000級進行控制。

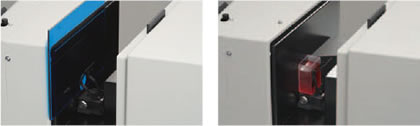

透射色的測量
可測量任意長度樣品的透射測量腔(厚度:約50 mm)
適用d/0幾何光學系統,可測量如液體、薄膜、塑料片等樣品的光譜透射率。
主要用途
適用于塑料、纖維、染色、陶瓷工業等領域
照明/受光系統 |
反射:d/8(漫射照明,8°方向接收) |
傳感器 |
硅光二極管陣列(38組) |
分光方式 |
平面回折光柵 |
測量波長范圍 |
360nm~740nm |
測量波長間隔 |
10nm |
半波寬 |
約14nm |
反射率測量范圍 |
0~200%;分辨率: 0.001% |
照明光源 |
脈沖氙燈 |
測量時間 |
0.6~0.8秒(輸出數據為止) |
測量間隔 |
3秒 |
測量/照明口徑 |
LAV:Φ25.4mm/Φ28mm |
重復性 |
· 1.
白板校正后,以10秒間隔測量白色校正板30次 · · 2.
白板校正后,以10秒間隔測量黑板(BCRA,反射率1%)30次 · |
器間差 |
以主機測量BCRA
Series ?? 12色板的平均?E*ab 0.08 |
溫度波動性 |
光譜反射率:±0.10%/°C以內 |
透射測量樣品條件 |
樣品寬度:無限制,厚度:小于50mm |
UV調整 |
馬達控制濾鏡位置,連續變化 |
端口 |
USB 1.1 |
電源 |
AC 100V/120V/230V 50/60Hz(使用標配的電源適配器) |
操作溫濕度范圍 |
13°C~33°C,相對濕度80%以下(35°C),無凝露 |
儲存溫濕度范圍 |
0°C~40°C,相對濕度80%以下(35°C),無凝露 |

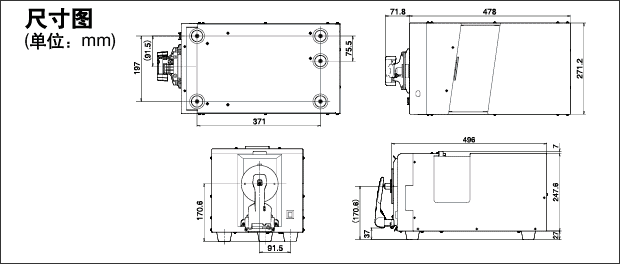

尺寸(長×寬×高) |
271 ×274× 500 mm |
重量 |
18Kg |

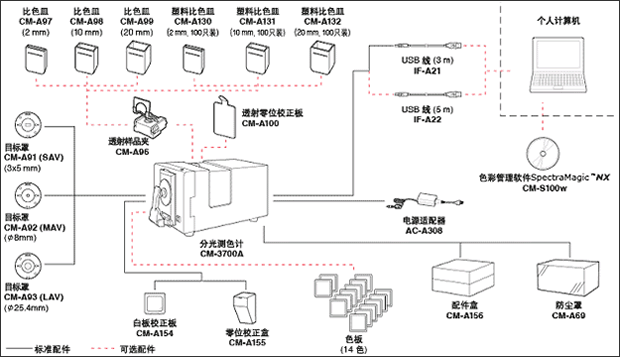

標準配件 |
白色校正板CM-A154,零位校正盒CM-A155,3×5mm目標罩CM-A91,Φ8mm目標罩CM-A92,Φ25.4mm目標罩CM-A93,USB線1F-A21,電源適配器AC-A308,配件盒CM-A156,防塵罩CM-A69 |
可選配件 |
透射樣品夾CM-A96,透射零位校正板CM-A100, |
