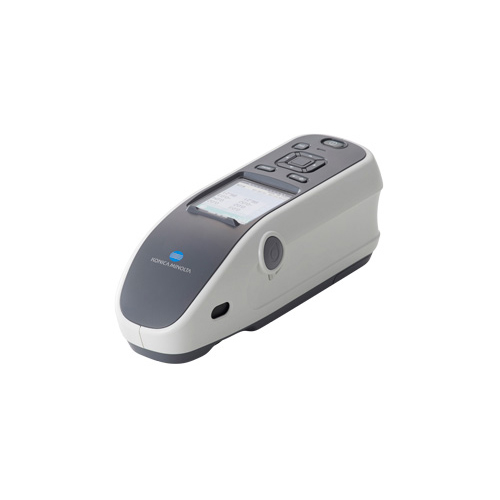

由于創新地融合了45°c:0°幾何光學結構和測量零件的真光澤傳感器,CM-25cG的靈活性和精度得到了增強,更好地與視覺感知相匹配。CM-25cG由一個積分球和一個創新多鏡系統組成,可在樣品上形成近環形照明,另外,CM-25cG上還配備了一個符合ISO標準的嵌入式60°光澤傳感器。

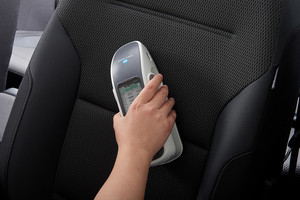

與其它分光測色計中使用的典型45°c:0°幾何光學結構相比,CM-25cG中所使用的光學系統的優勢在于得到了很大提高的重復性以及與CM-2500c系列的儀器間更小的器間差。創新的光學系統消除了方向依賴性,將測量位置、儀器旋轉、樣品定位和樣品傾斜的變化所帶來的影響進一步降低。這為CM-25cG在磨砂、紋理和結構化材料表面(如汽車內飾中所使用的塑料零件)上的測量帶來了很大的優勢。
由于采用了輕便的人體工學設計、選購Bluetooth?和高分辨率彩色顯示屏,CM-25cG完全適用于生產環境中的應用。CM-25cG為同類儀器設置了一套新標準,可輕松快速地處理并通過額外信息(標簽)根據分組排序過濾已存儲的數據,并可在1秒內測量數據。
CM-25cG:符合測量標準的先進儀器
CM-25cG是柯尼卡美能達與世界主要汽車制造商密切合作研制出的產品,此款儀器不僅可減少與供應商的物理樣品交換,同時還可保留歷史數據,使用戶根據絕對值傳達測量數據,從而真正實現整個價值鏈的“數字彩色數據管理”。
CM-25cG在默認情況下均為真正的小公差(CT)級儀器,通過這一點,柯尼卡美能達再一次證明了其在光學精密技術方面有著很強的能力和知識水平。器間差(IIA)僅為?E*ab 0.15(12塊BCRA系列色板的平均值),這一點和CM-2500c系列的平均器間差(IMA)相同,這標志著此款儀器的性能已達到了一個新的水平。
功能和特點
? 獨特的45°c:0°幾何光學結構,可進行光澤度測量和光學樣品預覽
? 兩個測量區域:一臺儀器的色彩和光澤度測量范圍為MAV(7mm)和SAV(3mm)
? 可在暗色上達到很高精度的氙氣閃光燈照明
? 測量速度 < 1秒
? 360-740 nm波長范圍,10 nm分辨率
? 輕便(不到600g,含電池),小巧、堅固,適用于現場測量
? 可通過USB和選購的Bluetooth?連接
? 易于閱讀的高分辨率2.7英寸彩色顯示屏
? 通過用戶可定義標簽進行數據的分組排序
在秉承了上一代機型的高性能同時,CM-25cG可匹配或超越很多行業(包括汽車內飾材料和高能見度紡織品(EN471)或涂料行業)的色彩和光澤度測量標準。
CM-25cG與其上一代CM-2500c機型完全兼容,其完善的環形照明光學系統(定義為45°c:0°)無論測量方向如何,均可達到較高的精度和重復性,尤其是在紋理或結構化表面。CM-25cG不僅可測量色彩,同時還可測量60°光澤度,并且,CM-25cG不僅可測量標準MAV尺寸(7mm),還可測量3mm直徑小面積測量區域。
CM-25cG非常輕便,配備了易于閱讀的彩色顯示屏,使用戶既可通過數字也可通過圖形來閱讀和管理測量數據。為了獲得更準確的樣品定位,CM-25cG成為了在45°:0°幾何光學結構上配備了真正的觀察窗的儀器。
型號 |
CM-25cG |
|
|
色彩 |
光澤度 |
照明/觀察系統 |
45°c:0°方法(45°環形照明,0°垂直觀察)符合CIE No.15、ISO 7724/1、ASTM E179、DIN 5033-7、JIS Z 8722 |
符合60°ISO 2813、ISO 7668、ASTM D523、ASTM D2457、DIN 67530、JIS Z8741、JIS K5600的光學系統 |
傳感器 |
雙排40顆硅光電二極管陣列 |
硅光電二極管 |
光譜分離裝置 |
平面衍射光柵 |
|
波長范圍 |
360 nm-740 nm |
|
波長間隔 |
10 nm(約10 nm FWHM) |
|
反射范圍 |
0-175%,分辨率:0.01% |
0-200 GU;輸出/顯示分辨率:0.01 GU |
光源 |
脈沖氙燈 |
白色LED |
測量時間 |
約1.0秒 |
|
兩次測量之間的間隔 |
約2.0秒 |
|
電池性能 |
單機:約3000次測量(在23°C下以10s為間隔) |
|
測量/照明區域 |
MAV:?8.0 mm / 12 x 16 mm |
MAV:?10 mm |
重復性 |
ΔE*ab 0.04以內的標準偏差(測量條件:白色校準執行后以10秒為間隔測量白色校準板30次) |
0 - 10
GU: |
器間差 |
ΔE*ab 0.15以內(與在23°C下由標準樣件測量的值相比較的12塊BCRA系列II色板的平均值) |
光澤度值(MAV): |
接口 |
USB 2.0標準、Bluetooth? 選購 |
|
CIE觀察者 |
2°和10°CIE標準觀察者 |
|
CIE光源 |
A、C、D50、D65、F2、F6、F7、F8、F10、F11、F12、ID50、ID65、用戶光源(同時用兩種可能的光源進行評測) |
|
顯示數據 |
光譜值/圖、色度值/圖、色差值/圖、通過/失敗判斷、仿真色、色彩評估 |
|
色空間/色度數據 |
XYZ、Yxy、CIELAB、CIELCh、HunterLAB、?E*ab、?E94、?E00、CMC(I:c)、?EHunter、MI、Munsell、WI(ASTM E313-73/96;CIE(WI/Tint))、YI(ASTM E313-73/96;ASTM D1925)、ISO亮度 |
|
數據存儲 |
標準:2500 |
|
電源 |
可充電鋰離子電池、USB |
|
尺寸(寬 × 高 × 長)[mm] |
81 x 81 x 224 |
|
重量[g] |
約600(含電池) |
|
顯示語言 |
英語、法語、德語、意大利語、波蘭語、葡萄牙語、俄語、西班牙語、土耳其語、簡體中文、日語 |
|
顯示屏 |
2.7英寸TFT彩色LCD |
|
工作溫度/濕度范圍 |
5-40°C,相對濕度80%以下(35°C),無冷凝 |
|
儲存溫度/濕度范圍 |
0-45°C,相對濕度80%以下(35°C),無冷凝 |
|
標準配件 |
校準板套件、鋰離子電池、扁平型電池蓋、腕帶、USB電纜、USB電源 |
|
選購配件 |
硬盒、充電器和備用電池、定位目標罩、Bluetooth?模塊、 SpectraMagic? DX軟件 |
