PWM 是" 脈沖寬度調制" 的縮寫," 脈沖寬度調制" 是一種通過控制脈沖信號ON 期間和OFF 期間的比率來控制信號強度的方法。脈沖信號是一種在ON 和OFF 之間反復交替的信號,ON期間在一個周期中的百分比被稱為" 占空比"。PWM 控制照明是一種通過控制來自脈沖發射源光占空比(發光時間)來控制燈亮度的方法。 發光時間越長,光會變得越亮;反過來,發光時間越短,光會變得越暗。
符合JIS AA級和DIN B級要求的可靠、無后顧之憂的照度計
照度計T-10A和T-10MA符合JIS C 1609-1:2006 AA級中"照度計第1節:一般測量?jī)x器"和DIN 5032 第7節B級中"光度測定;照度計和亮度計的分類"的要求,可以使測量的精確性、可靠性更高且無任何后顧之憂。符合這些標準的照度計通常用于對各種行業領域的普通照明光源、白色LED照明燈等光源的測量。

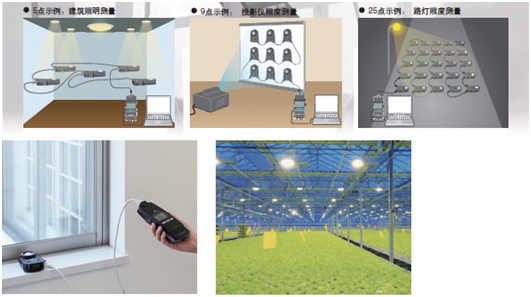

簡單、低成本的多點測量系統 (2~30個點)
用一臺儀器和幾個探頭可以輕松地測量投影儀等的照度分布。
可分離探頭
探頭和主機可以互相脫離并用局域網數據線進行連接,這使其可輕松地作為檢測系統的一部分進行安裝。
標準測量探頭/小測量探頭/防水測量探頭
小測量探頭和測量線經防水處理,可以在水中進行照度測量。
可用于簡單、低成本的多點測量。
使用微型探頭型號,即使在狹小空間里也可進行照度測量。
T-10A/T-10MA符合JIS AA級和DIN B級要求的照度計,并與包括PWM控制光源在內的新型下一代光源兼容。
? 官方檢測機構? 照明設備制造者的研究/檢測
? 工廠、辦公室、醫院等中的維護
? 安全照明、街道照明等的照度控制
? 建筑光源的檢測
? LED照明廠房的照明控制
? 作為光通量或光強分布等的測量設備的傳感器
型號 |
照度計T-10A |
照度計T-10MA |
照度計T-10WsA |
照度計T-10WLA |
|
種類 |
帶有可分離探頭的多功能數字照度計(可進行2-30個點的多點測量) |
||||
照度計等級 |
符合JIS C 1609-1:2006 AA級中"照度計第1節一般測量?jī)x器"的要求符合DIN 5032第7節B級 |
符合JIS C 1609-1:2006 對于特殊照度計的要求*1 |
|||
傳感器 |
硅光電管 |
||||
相關光譜敏感度 |
CIE光譜發光效率V(λ)偏差6% (f1')以內 |
||||
余弦修正特性(f2) |
3%以內 |
10%以內 |
|||
測量范圍 |
自動量程變換(模擬輸出時可手動變換5個量程) |
||||
測量功能 |
照度;照度差;照度比(%);積分照度(lx·h);積分時間;平均照度 |
||||
測量范圍 |
照度 |
0.01~299,900 lx;0.001~29,990 fcd |
1.00~299,900 lx;0.001~29,990 fcd*2 |
||
積分照度 |
0.01~999,900 × 103 lx·h;0.001~99,990 × 103 fcd·h / 0.001~9999h |
||||
用戶校準功能 |
CCF(色彩修正參數)設置功能:測量值 × 0.500~2.000 |
||||
線性 |
顯示值的±2% ±1位 |
||||
溫度/濕度誤差 |
±3%以內 |
||||
數字輸出 |
USB |
||||
模擬輸出 |
1mV/位,(讀數3V);輸出阻抗:10KΩ;90%響應時間:28ms |
||||
顯示 |
3或4位有效數字的LCD,帶背光照明(自動照明) |
||||
電源 |
兩節AA電池 / 電源適配器AC-A308(另售:用于1-10個探頭)或 |
||||
電池壽命 |
72小時或更長(使用堿性電池連續測量的情況下) |
||||
工作溫度/濕度范圍 |
-10~40°C,相對濕度85%以下(35°C), |
5~40°C,相對濕度85%以下(35°C), |
|||
存儲溫度/濕度范圍 |
-20~55°C,相對濕度85%以下(35°C), |
0~55°C,相對濕度85%以下(35°C), |
|||
尺寸 |
69 × 174 × 35 mm |
主機:69 × 161.5 × 30 mm |
|||
連線長度 |
 ̄ |
1 m |
5 m |
10 m |
|
重量 |
200 g (7.0 oz.) |
205 g |
260 g(僅探頭: |
340 g(僅探頭: |
*1 符合JIS C 1609-1:2006 AA級除余弦修正特性(f2)以外的所有項目要求。
*2 在1.00 lx以下可進行測量,但也會因聲噪影響導致測量結果不穩定。
<使用微型探頭和防水微型探頭的注意事項>
* 在測量期間,不要觸摸線纜。這樣做可能會導致測量值不穩定。
* 在測量期間,應固定住數據線。如果不這樣做,可能會導致測量值不穩定。
