打開電源
CM-5開機后,會通過內置白色校正板自動進行白板(反射)/透過校正(透射)※。
※ 該功能不適合于使用培養皿測量液體樣品。
放置樣品
對于反射測量,開口向上的測量口設計可方便放置不同形狀、尺寸的樣品;對于透射測量,移開滑蓋就可以將透明固體樣品或?qū)⑹⒃诒壬笾械囊后w樣品置于寬大的透射測量腔中。
進行測量

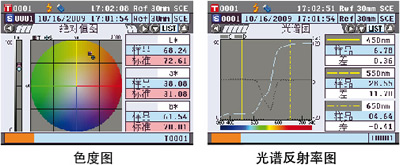

點測量按鈕即可,CM-5寬大的彩色LCD屏幕會顯示出測量結果,不僅如此還可以顯示色度圖、光譜曲線等這些以往只有通過電腦軟件才可以進行顯示的分析圖表。
CM5彩色顯示屏
屏幕可以顯示以下7種語言中的任意一種:簡體中文,英語,日語,德語,法語,意大利語和西班牙語。
僅需根據導航,即可進行操作
即使是初學者,也可以根據儀器的指示一步步進行色彩測量而不會產生誤操作。
使用USB保存設置
您是否遇到過同一實驗室中很多人同時使用測色儀而造成的儀器設置混亂?CM-5可允許用戶將各自的儀器設置保存在USB記憶棒中,下次使用時儀器可以直接從記憶棒中讀取設置,而無須用戶重新進行煩瑣的設置。測量完畢后,用戶也可以將測量數據直接保存在記憶棒中,以進行進一步的數據處理和分析。
反射測量
CM-5的測量端口在儀器頂部,因此,用戶只需要把被測的固體樣品放置在測量口上即可進行測量工作。不再需要使用夾具,也不必擔心樣品位置發生偏移。另外,使用培養皿套件(可選配件),還可以對液體,糊狀物,粉狀物等進行色彩測量。
透射測量
CM-5配有一個大型透射腔,可以測量厚達60mm的如玻璃、板材等樣品,且腔體邊界沒有限制,可以不受樣品長度和寬度的影響。
對于液體樣品,可以根據樣品的濃度來選擇3種不同厚度的比色皿進行透射測量。另外還有寬度為10mm的用戶定制比色皿可供選擇。
化工醫藥領域?qū)S蒙手笖?shù)
CM-5可以測量常用于化工和醫藥領域的幾個標準色彩指數:Gardner,Hazen/APHA,Iodine,European Pharmacopoeia 和US Pharmacopoeia。這些指數的校準曲線已保存于儀器中,因此,用戶可迅速簡便地測得這些專用指數。
典型應用
醫藥
化工
食品
化妝品
CM-5許多新增的功能,可以保證即使是一次使用或者偶爾使用測色計的人員,也可以簡便、迅速進行色彩測量,并且不會有誤操作。
大屏幕導航操作,不再需要翻閱操作手冊
只需要根據大屏幕的指示操作,任何人都可以快速方便地進行色彩測量。
外觀緊湊、體積輕便
CM-5的底座面積大小約為一張B4紙,可以方便的放置在桌面上 或者實驗臺上。約5.8kg的重量,也比以往的任何一款臺式機要輕便許多。
多功能合一
CM-5擁有大屏幕全彩色LCD顯示的操作面板,不僅可以顯示色差 數據,還可以顯示光譜曲線,色度圖形等,省去了連接電腦的麻煩, 可以更方便地進行基本色彩控制了。LCD顯示文字可以進行7國語言 任意切換:簡體中文,英語,日語,法語,德語,意大利語及西班牙語。

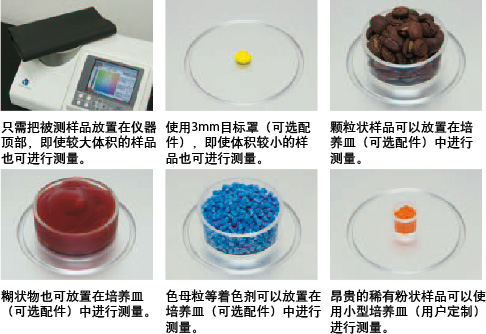

測量各種不同樣品
反射:CM-5的頂端開口設計,可以方便地對各種樣品進行測量。
固體樣品可以簡單地放置于測量口上;糊狀或顆粒狀樣品可放置于培養皿中。
透射:CM-5配有一個大型透射腔,可以測量厚達60mm的如玻璃、板材等樣品,且腔體邊界不限制,這樣對于樣品的長度也可以沒有限制。液體樣品可以倒入另配的比色皿中進行透射測量。
典型應用
醫藥
化工
食品
化妝品
化工醫藥領域?qū)S靡后w色彩指數
CM-5可以直接測量一些化工醫藥領域?qū)S玫纳手笖?shù),如Gardner,lodine,Hazen(APHA),European Pharmacopoeia 及US Pharmacopoeia.
使用USB記憶棒設置測量條件
用戶可以將常用的測量條件存儲于USB記憶棒中,下次可以通過插入記憶棒,將測量條件重新導入儀器中。這樣可以避免由于一臺儀器被多人使用造成的操作設置差錯。標準數據和樣品數據同樣可以存儲在記憶棒中,以便導入到計算機上進行數據處理分析。
型號 |
分光測色計 CM-5 |
|
照明/受光系統 |
反射: |
di:8°,
de:8° (漫射照明:8° 接收) |
透射: |
di:0°, de:0° (漫射照明:0° 接收) |
|
積分球尺寸 |
?152 mm |
|
傳感器 |
雙排 40 組硅光二極管陣列 |
|
分光裝置 |
平面衍射光柵 |
|
測量波長范圍 |
360 nm ~ 740 nm |
|
測量波長間隔 |
10 nm |
|
半波寬 |
約 10 nm |
|
反射率測量范圍 |
0 ~ 175% (反射或透射);輸出/顯示分辨率:0.01% |
|
照明光源 |
脈沖氙燈(含UV濾鏡) |
|
測量時間 |
約1秒 (輸出數據為止); 小測量間隔:約3秒 |
|
測量/照明區域 |
反射: |
通過切換目標罩來設置 |
透射: |
?20 mm |
|
重復性 |
光譜反射:標準偏差 0.1%
(400nm ~ 740nm) 以內 |
|
器間差 |
ΔE*ab
0.15 (典型) |
|
透射腔 |
寬度:無邊界 (樣品寬度不限);厚度 (樣品大厚度):60mm |
|
顯示 |
5.7 英寸 TFT 彩色 LCD |
|
顯示語言 |
簡體中文,英語,日語,德語,法語,意大利語,西班牙語 |
|
白板校正 |
使用內置白色校正板自動白板校正 (反射)/100%透過校正 (透射) |
|
接口 |
USB 1.1 (連接計算機;USB記憶棒);RS-232C標準 (連接串口打印機) |
|
標準觀察者 |
2° 標準觀察者和10° 標準觀察者 |
|
光源 |
A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65 (可同時顯示兩種光源下的測量數據) |
|
顯示內容 |
光譜數據,光譜圖,色度數據,色差數據,色差圖,合格/不合格判斷,仿真色彩,色彩評估 |
|
色空間 |
L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, Munsell及上述色空間下的色差 (除了Munsell) |
|
其他指數 |
反射: |
MI; WI (ASTM E 313-73, ASTM E 313-96); YI (ASTM E 313-73, ASTM E 313-96, ASTM D 1925); ISO Brightness; B (ASTM E 313-73) |
透射: |
Gardner; Iodine Color Number; Hazen/APHA; European Pharmacopoeia; US Pharmacopeia |
|
用戶指數 |
用戶自定義指數 |
|
色差方程 |
ΔE*ab (CIE 1976), ΔE*94 (CIE 1994), ΔE00 (CIE 2000), ΔE (Hunter), CMC (l: c) |
|
合格/不合格 |
可為色度數據 (Munsell除外) 、色差值或反射指數設置容差 |
|
存儲數據 |
測量數據:4,000 組;標準數據:1,000 組 |
|
USB 記憶棒存儲 |
可存儲測量數據及標準數據。存儲/讀取測量條件設置(不支持可安全加密的USB記憶棒) |
|
電源 |
AC 100 ~ 240 V, 50/60 Hz (使用指定的電源適配器) |
|
尺寸 |
透射腔關閉時:385 (寬) × 192 (高) × 261 (長) |
|
重量 |
約 5.8 kg |
|
操作溫度/濕度范圍 |
13 ~ 33°C, 相對濕度 80 % (35°C 時) 以下,無凝露 |
|
存儲溫度/濕度范圍 |
0 ~ 40°C, 相對濕度 80 % (35°C 時) 以下,無凝露 |
