兩種測量區域可切換,Φ8mm和0.75×1mm,可同時對應大部件和超小部件的顏色測量需求。

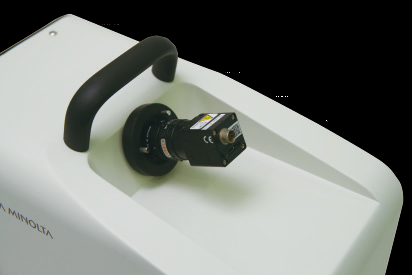

配合CCD取景功能及激光點位標識,快速確認測量位置。
可使用SpectraMagic DX(選配)軟件操控儀器,也提供SDK支持客戶自行開發。

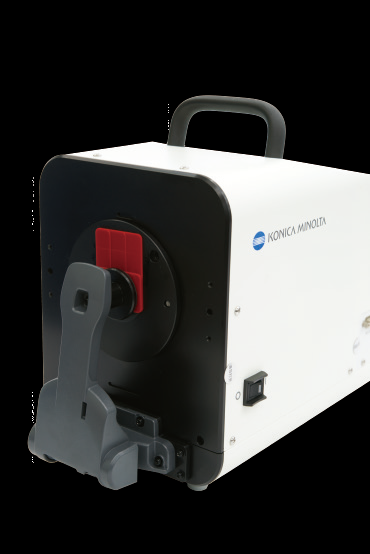

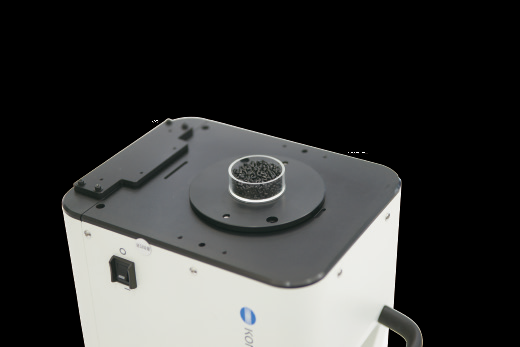

接觸/非接觸雙模式切換,可對應實驗室內的接觸式傳統測量方式,也適用于生產線的非接觸式測量方式。
型號 |

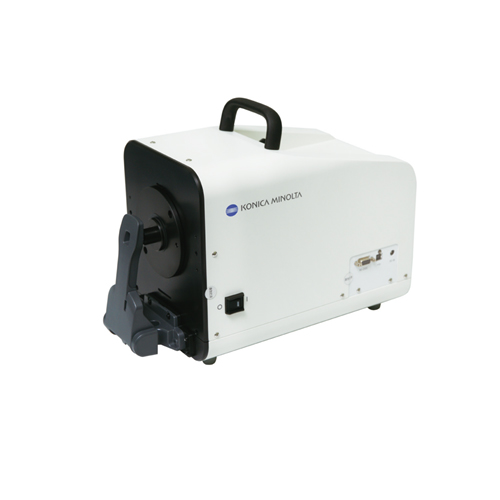

分光測色計CF-300 |
||||||
照明/觀測系統 |
di:8°(漫射照明:8°接收) SCI(包括鏡面反射光)/SCE(不包括鏡面反射光)可切換 符合JIS Z 8722條件C、ISO 7724/1標準 |
||||||
積分球尺寸 |
Φ152mm |
||||||
傳感器 |
雙排40組硅光電二級管陣列 |
||||||
分光設備 |
衍射光柵 |
||||||
波長范圍 |
400-700nm |
||||||
波長間隔 |
10nm |
||||||
測量范圍 |
0-175%;輸出/顯示分辨率:0.01% |
||||||
光源 |
高顯色性白光LED |
||||||
照明區域 |
MAV |
Φ11mm |
XUSAV |
5x7mm |
NC(非接觸式測量) |
Φ34mm |
|
測量區域 |
Φ8mm |
0.75x1mm |
Φ8mm |
0.75x1mm |
|||
測量距離 |
接觸式測量(MAV/XUSAV目標罩):0.0mm 非接觸式測量(NC目標罩):1.0mm |
||||||
測量時間 |
約0.1秒 |
||||||
測量間隔 |
約0.2秒 |
||||||
重復性 |
色度值:標準偏差 ΔE*ab 0.02以內 (白板校準后,以1秒為間隔) 對白色校準板進行30次MAV/SCI接觸式測量 |
||||||
器間差 |
ΔE*ab 0.15以內 基于BCRAI II 12色色磚的平均值(使用MAV/SCI接觸式測量時,基于對柯尼卡美能達標準件基準和測量條件) |
||||||
端口 |
USB 2.0,RS-232C |
||||||
電源 |
專用AC適配器(交流100V-240V,50/60 HZ) |
||||||
工作溫度/濕度范圍 |
15-30℃,相對濕度為80%或以下(30℃時),無凝露 |
||||||
儲存溫度/濕度范圍 |
0-40℃,相對濕度為80%或以下(35℃時),無凝露 |
||||||
尺寸(寬x高x深) |
約186x202x317mm(含手柄高度:246mm) |
||||||
重量 |
約7.3kg |
