很久以前，人類就把物體并排放在自然光（太陽光）下觀察，比較各種顏色。盡管火把、蠟燭、白熾燈以及其他光源也都用來照明，但一直只有在自然光下比較顏色才是標準做法。
除了熒光燈，近LED（發光二極管）也已被用作照明燈。物體在這些光源下顯示的色貌與其在自然光下原色貌進行比較，兩者的接近程度就是光源的"顯色性"。
光源顯示的色調越接近自然原色，其顯色性就越好（或越高）。顯色指數是對燈或其他光源顯色性的量化結果，旨在提供客觀標準。顯色指數表示被測光源和標準光源※ 的接近程度。大值為100。顯色差異越大，值越小，說明被測光源顯示的顏色和自然原色的差距越大。
*
標準光源和被測光源的色溫相同。（光源的黑體軌跡與太陽光對應。）

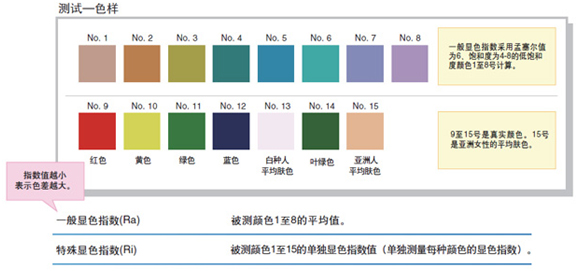

顯色指數包括一般顯色指數(Ra)和特殊顯色指數（R1至R15）

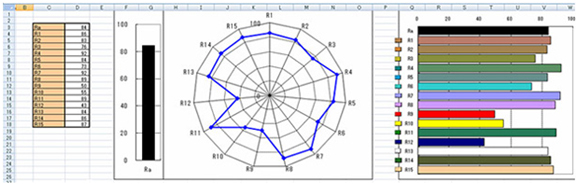

顯色指數采用直觀顯示，便于理解。被測光源和標準光源的色差一目了然，條形圖顯示一般顯色指數Ra（特殊顯色指數R1至R8的平均值）和15種特殊顯色指數（R1至R15）。

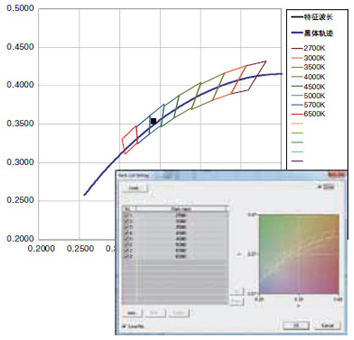

針對LED行業普遍關注的按顏色分級的問題，CL-500A配備軟件可提供LED色度分級的功能。

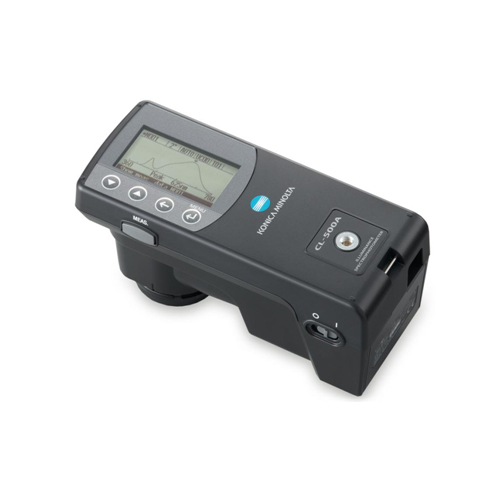

小型輕巧的手持式
主機大小為70×83×165 mm，僅重350g的手持式，方便攜帶，可進行手持測量。另外，上下均有三腳架固定螺孔，可與支架裝置輕松組合。
標配Excel? 附加軟件
簡便易用的Excel? 附加軟件

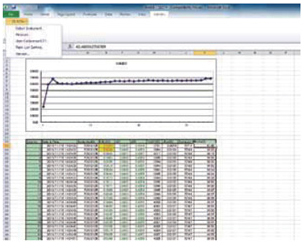

直接將CL-500A測量數據讀入到Excel表格中。然后可使用Excel的功能輕松執行數據處理。
因?yàn)榉逯挡ㄩL(zhǎng)便于觀察，所以光源分類和分級便于操作且精度更高。此外，1nm的數值數據也可通過列表形式顯示。
多點測量功能
數據管理軟件CL-S10w可用于控制多達10臺CL-500A進行多點測量。使用SDK軟件還可進一步增加數量。
符合JIS和DIN標準
CL-500A符合DIN 5032第7部分B級標準和JIS C 1609-1:2006 AA普通級標準， 是符合DIN和JIS兩種標準的便攜型分光輻射照度計。
可用于高速測量
使用SDK軟件，可執行5次/秒的高速測量。
無論在實驗室研發還是照明現場測量，CL-500A都可以滿足使用，為用戶提供便攜輕松的操作體驗。CL-500A運用了分光原理，內置光柵和傳感器陣列使其可以對光源光譜進行分析，通過光譜數據公式計算光源的顯色指數。顯色指數是對光源的光譜屬性和光品質定義的重要評估標準。用CL-500A可以測量得到一般顯色指數Ra和特殊顯色指數R1~R15。用傳感器陣列的另一個好處是可以復現光源的光譜圖，對如LED、OLED、高壓燈這類波峰能量集中、半波寬較窄的光源的光譜圖有很好呈現。
CL-500A不但可以測量顯色指數，還可測量照度、色坐標(1931xy, 1976u'v')、相關色溫T?uv、三刺激值XYZ、特征波長λ、色純度Pe、色差值。通過隨機附送的軟件CL-S10w，可連接電腦顯示光源的顯色指數評估圖、色溫色坐標圖、光譜數據等。針對同一批次LED也會出現較大色差的問題，軟件提供按顏色對LED分級的功能。
可通過電腦軟件CL-S10w，連接多10臺CL-500A同時進行多點測量，方便用戶對環境的照度均勻性、光源色溫進行跟蹤評估。
|
型號 |
分光輻射照度計 CL-500A |
|
照度計等級 |
符合JIS C 1609-1:2006 AA普通級標準(*1) |
|
光譜波長范圍 |
360～780nm |
|
輸出波長間隔 |
1nm |
|
光譜波長寬度 |
約10nm（半波寬） |
|
波長精度 |
±0.3 nm（JIS Z8724規定的435.8 nm、546.1 nm和585.3 nm(*2)校正波長）(*3) |
|
測量范圍 |
0.1～100,000lx（色度顯示在5lx以上） |
|
精度(*4,5) |
Ev：顯示值的±2％±1數值 |
|
（標準光源A） |
xy：±0.0015 (10～100,000lx) xy?。?/span>±0.002 (5～10lx) |
|
重復性（2σ）(*4)（標準光源A） |
Ev：0.5％＋1數值 |
|
xy：0.0005(500～100,000lx)、xy：0.001(100～500lx)、 |
|
|
xy：0.002(30～100lx)、xy：0.004(5～30lx) |
|
|
可見光區域相對光譜敏感度（f1'） |
1.5%以內 |
|
余弦感應特性（f2） |
Ev：3％以內 |
|
溫度偏差（fT） |
Ev：顯示值的±3％ xy：±0.003 |
|
濕度偏差（fH) |
Ev：顯示值的±3％ xy：±0.003 |
|
測量時間 |
超快模式：約0.2秒（僅在連接電腦時） |
|
快速模式：約0.5秒 慢速模式：約2.5秒 |
|
|
自動曝光時間設置（高精度）模式：約0.5~27秒 |
|
|
顯示模式 |
XYZ、X10Y10Z10、 Ev xy、Ev u'v'、特征波長、色純度、Ev、相關色溫T⊿uv、顯色指數、光譜圖形、峰值波長、⊿(XYZ)、⊿(X10Y10Z10)、⊿(Ev xy)、⊿(Ev u'v')、分級顯示 |
|
其他功能 |
數據存儲（100條數據）、用戶校準功能（連接電腦時）、連續測量（連接電腦時）、自動關閉功能 |
|
顯示語言 |
日語、英語、簡體中文 |
|
端口 |
USB2.0 |
|
電源 |
內置可充鋰電池（每次充電可測量時間：6小時（新品充滿電））、電源適配器、USB數據線 |
|
工作溫濕度范圍 |
-10～40℃、相對濕度85%以下（35℃）/無凝露 |
|
儲存溫濕度范圍 |
-10～45℃、相對濕度85%以下（35℃）/無凝露 |
|
尺寸 |
70×165×83 mm |
|
重量 |
350g |
|
標準配件 |
護蓋（T-A13）、軟包、USB數據線、電源適配器、手繩、數據管理軟件（CL-S10w）、CL-500A專用軟件開發工具包（CL-SDK) |
|
可選配件 |
遮光筒(CL-A11) |
*2 對于585.3nm，使用587.6nm的校正波長進行替代測量
*3 根據本公司測試校準（零位校準后，溫度變化在2°C以內）
*4 自動曝光時間設置（高精度）模式
*5 Ev（照度）為線性
*上述規格若有更改，恕不另行通知。
|
類型 |
Excel?附加軟件提供更好的可操作性和數據管理功能。直接將測量數據讀入到Excel?，兼容CL-200A/CL-200、CL-500A。 |
|
操作環境 |
Windows?XP：Excel?2003、Excel?2007 |
|
兼用儀器 |
CL-500A, CL-200A, CL-200 |
? 以上出現的公司名稱、產品名稱均為各公司商標或注冊商標。
