為了給客戶留下深刻印象,汽車涂裝外觀必須能快速對顧客產生吸引力。只有在整體表面外觀同時具有高品質度以及高一致度的情況下,才能實現這個目標。
提升的感官匹配性和更加輕松的交流賦予了TAMS?一大優勢,從而超越了依賴于用戶將數值解釋為真實的視覺體驗進而產生復雜結果的現有方法。
TAMS?技術提供了改進表面外觀、建立完善的質量標準以及消除視覺評估主觀性的機會。
品質度
一個單一的數值即可評估表面的全外觀品質,100%表示具有完美呈像特性的平滑外觀。使用波紋度和銳度值即可計算出TAMS?品質用于預測顧客的視覺評估。
一致度
根據奧迪公司的大量的人類感知研究,該數值表示相鄰汽車零件的可接受度。其使用波紋度和尺寸參數進行計算。大于1.0的數值表示零件并不相似,且如果一起觀看會降低整體視覺品質。
感知
TAMS?視覺系統的數據使用從大量的人類感知研究而衍生出的感知算法進行處理。
對比度
對比度與表面的顏色有:白色和金屬表面具有較低的對比度,深黑色的測量值為 100%。對比度量化了在高對比度深色上更可見的橘皮和霧影效果的視覺影響。
白色表面的反射:
C= 40%
黑色表面的反射:
C= 40%
銳度
銳度量化了在表面所反射圖像的準確度,100% 表示全反射。
在近距離(小于0.5m),銳度測量表面反射細節的程度。在展廳觀看距離(1.5m),銳度會量化薄霧和清晰度。
低銳度表面的近距離觀看:
S=65%
高銳度表面的近距離觀看:
S=98%
低銳度表面的展廳距離觀看:
S=65%
高銳度表面的展廳距離觀看:
S=98%
波紋度
與人類感知相關,波紋度量化了在展廳距離(1.5m)表面波形對觀察者的視覺沖擊。表面的波紋度是確定外觀質量的關鍵。人們?nèi)菀紫矚g低波紋度表面。
平整表面:
W=0
波紋狀表面:
W=19.6
尺寸
表示在展廳觀看距離所感知的波紋主尺寸。數值一般在 1-6mm 之間,波紋主尺寸在確定相鄰面板/零件之間的一致度時非常重要。
小構造主要表面:
D=1.2mm
大構造主要表面:
D=6.5mm
TAMS?視覺
為了實現與人類感知的密切關系,TAMS?模擬了人類對反射表面的評價,將成像系統焦點從表面更改為反射圖像。
測量表面的圖像傳輸質量,并用于計算銳度和對比度。

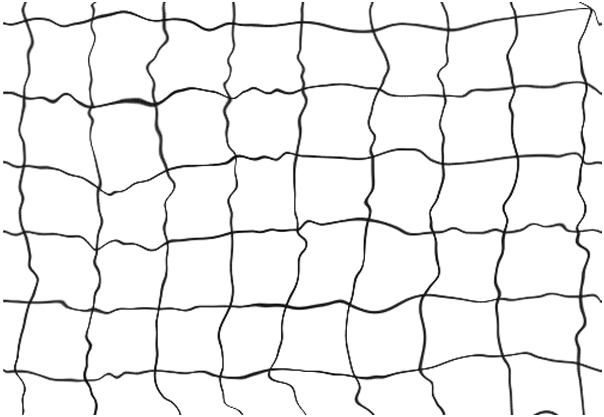

波紋度是通過量化反射圖像中的畸變來進行計算的。
分析表面形貌以確定主要結構。
應用選項
TAMS?能夠捕獲中等光澤度表面和高光澤表面的表面數據,這些數據提供了測量整個汽車制造過程中——鋼和鋁、電泳以及填料、底漆和面漆等所有表面的可能性。
TAMS?是一種量化外觀質量的全新方式,受Rhopoint、大眾公司和奧迪公司之間四年合作的啟發。這種創新的新技術以人類對表面外觀品質的感知為模型,提供了讓視覺外觀信息理解和交流發生革命性變化的新的參數。

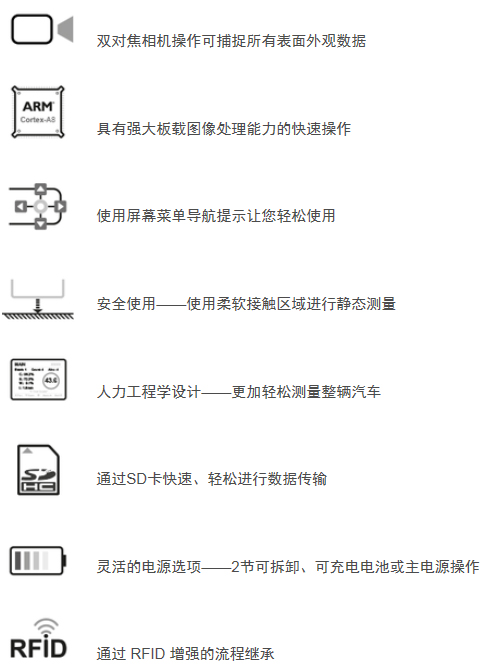

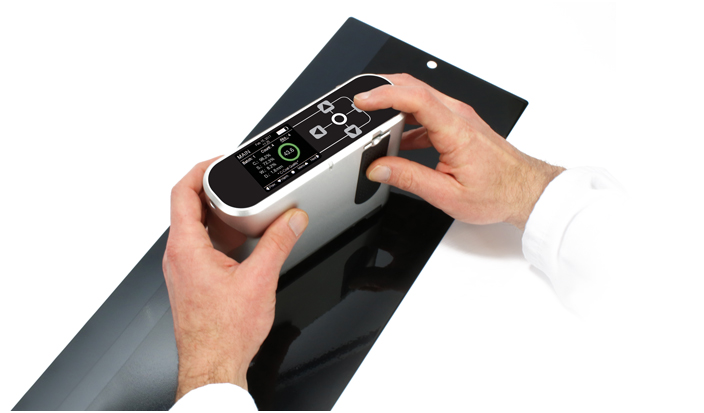

TAMS?概念
? 觸摸式的操作屏幕
? 相機傳感器
? 目標屏幕
? 對焦系統和執行器
? 雙處理器:1 GHz ARM Cortex A8+DSP
? RFID 模塊
? 可拆卸/可充電電池
? 按壓開啟的壓力敏感自動測量系統
Rhopoint TAMS? |
|
銳度 |
|
單位 |
S (%) |
小值(無可見反射) |
0 |
大值(完美反射) |
100 |
分辨率 |
0.1 |
重復性 |
0.1 (SD) |
重現性 |
0.5 (SD) |
測量技術 |
光學傳輸功能 |
對比度 |
|
單位 |
C (%) |
小值(全散射白色) |
0 |
大值(全黑) |
100 |
分辨率 |
0.1 |
重復性 |
0.1 (SD) |
重現性 |
0.3 (SD) |
測量技術 |
光學傳輸功能 |
波紋度 |
|
單位 |
W(W 單位) |
小值 |
0 |
大值(典型) |
3 |
分辨率 |
0.1 |
重復性 |
0.2 (SD) |
重現性 |
1 (SD) |
測量技術 |
反射圖像線變形分析 |
關聯 |
奧迪公司MDS感知分析 |
尺寸 |
|
單位 |
D (mm) |
小值 |
0.5 |
大值(典型) |
8 |
分辨率 |
0.1 |
重復性 |
0.1 (SD) |
重現性 |
0.4 (SD) |
測量技術 |
分段測量偏折 |
關聯 |
奧迪公司MDS感知分析 |
品質度 |
|
單位 |
Q (%) |
小值 |
0 |
大值(典型) |
100 |
分辨率 |
0.1 |
重復性 |
0.2 (SD) |
重現性 |
0.8 (SD) |
算法 |
使用銳度和波紋度計算 |
關聯 |
大眾公司質量感知研究 |
一致度 |
|
單位 |
H(H單位) |
小值 |
0 |
大值(典型) |
8.9 |
分辨率 |
0.1 |
重復性 |
0.1 (SD) |
重現性 |
0.2 (SD) |
算法 |
使用波紋度和波紋主尺寸計算 |
關聯 |
奧迪公司MDS感知分析 |
儀器規格 |
|
菜單界面 |
5個電容感應按鈕 |
測量操作 |
觸摸按鈕,電容式傳感器,按壓開啟的自動測量系統 |
測量時間 |
4秒圖像捕捉 |
彩色屏幕 |
全彩色IPS屏幕 |
電源 |
可拆卸和可充電鋰聚合物電池 |
操作 |
每次充電多5小時 |
內存 |
>100,000個讀數 |
數據傳輸 |
SD卡、USB、以太網 |
光學系統 |
可變焦機器視覺 |
空間分辨率(表面) |
34μm/像素 |
測量區域(表面) |
25x16mm |
處理器規格 |
ARM A8雙核+數字信號處理器 |
生產集成 |
RFID標簽讀取器(可選) |
尺寸/重量 |
172x136x56mm / 950g |
附加傳感器 |
加速計、方向、4x壓力感應(測量) |
結構 |
鋁制器械箱 |
隨機配件 |
|
儀器、手提箱、兩節可拆卸可充電電池、校準板、AC 適配器、證書、清潔布、備用測量擋板 |
