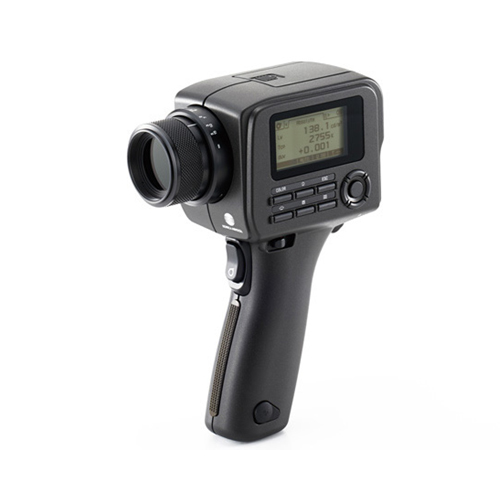

CS-150/160機身輕巧、外形緊湊,采用電池供電,重量僅有850g(不含電池)。這兩款人體工程學便攜式儀器均配有一個手提箱(標配),便于長時間運輸和操作。
SLR(單鏡頭反射)光學系統
CS-150/160單鏡頭反射設計確保取景器中指示的區域與實際測量區域之間沒有差異。簡單易用的SLR光學系統設計幾乎無雜光干擾,消除了測量區域外照明光線的影響,從而保證測量精確性。
小目標區域的單點測量
CS-150的1°測量角可測量直徑小至14.4 mm的區域(距離為1,014 mm時);使用選配的近攝鏡頭時,可測量直徑小至1.3 mm的區域(距離為205 mm時)。
CS-160的1/3° 測量角可測量直徑小至0.4 mm的區域(安裝近攝鏡頭110時)。
提供三刺激值色彩數據
可快速測量測量區域內物體的色彩,而不受周圍區域的影響,且無需接觸樣品。
色差測量
一旦設置目標色彩(通過直接輸入數值或測量數值),可執行色差測量,便于實現快速簡單的色彩管理。
數據內存可存儲1000組測量數據
USB 2.0通信
通過USB 2.0連接至PC,可發送測量數據和接收控制信號。此儀器也支持通過USB連接線供電,非常適合用于測量模具或與PC/平板電腦連接使用。數據管理軟件CS-S20w作為標準配件隨附。
10個可用校正通道可校正至用戶參考光源
可將CS-150校正至用戶參考光源,使用多個設備時,此操作可進一步減少器間誤差,提高儀器間的一致性。
應用領域
除了相關值的測量外,此儀器還可顯示與定義標準(目標)相關的值。這樣,可快速確定大表面或相似物體上的亮度和色彩差異。
CS-150/160點式色彩亮度計可測量包括信號燈、交通燈、機場跑道照明、燈泡、LED等在內的很多類型光源的亮度和色彩。測量范圍廣,量程從0.01 cd/m2至999,900 cd/m2(CS-160 0.1 cd/m2至9,999,000 cd/m2),以及積分時間可調,確保CS-150或CS-160可用于大多數亮度和色度應用。
CS-150和CS-160色彩亮度計機身輕巧、外形緊湊,采用電池供電,可用于測量各種亮度條件和非接觸式色彩測量。新一代的這兩款儀器是CS-100A的杰出繼任者,其功能和使用性能均已改進。這兩款儀器的測量范圍更廣,其使用的全新傳感器與CIE 1931配色函數的吻合性更佳。
若要實現精確的亮度測量,測量儀器的相對光譜敏感度應匹配人眼的明視覺敏感度,以CIE光譜發光效率V(λ)為代表,除了使用性能改進外,CS-150和CS-160與V(λ)的相關性也已改進,且測量范圍大幅增至999,900 cd/m2 (CS-150)和9,999,000 cd/m2 (CS-160)。
CS-150和CS-160具有與CS-100A相同的用戶體驗功能:
? SLR(單鏡頭反射)光學系統和手槍式握把設計可讓操作員精確控制靶向,確保取景器即使在很短的距離也可顯示精確的待測區域。
? 取景器內顯示測量的亮度值,而外置顯示屏上則同步顯示完整的測量數據。
? 光學系統具有先進的雜光抑制功能,消除了測量區域外光線的影響。
? 使用選配近攝鏡頭時,可測量直徑小至0.4mm的區域(CS-160)(有關測量區域的信息,請查看儀器規格中的表格)。
主要應用
? LED和其他小型光源的色度和亮度測量。
? 鎢絲燈和熒光燈的色度和亮度測量。
? 新上漆的墻壁和其他無法觸摸的表面的色彩測量。
? 復雜形狀和其他由于衛生原因而無法觸摸的物體的表面色彩測量。
? 包括鐵路信號、道路信號和航空信號在內的信號照明的色度和亮度測量。
? 彩色顯示屏的色度和亮度測量。
? 黑白顯示屏的亮度測量。
? 視頻投影儀的色度和亮度測量。
型號 |
色彩亮度計 CS-150 |
色彩亮度計 CS-160 |
類型 |
單反型點式色彩亮度計 |
|
測量角 |
1° |
1/3° |
光學系統 |
單反型,f=85mm F2.8透鏡 |
|
視角 |
9° |
|
相對光譜敏感度 |
CIE 1931 配色函數近似 (x (λ), y (λ), z (λ)) |
|
接收器 |
硅光敏元件(3個) |
|
測量區域 |
14.4mm(1.3mm——使用近攝鏡頭時) |
4.5mm(0.4mm——使用近攝鏡頭時) |
對焦距離 |
1,012mm至無窮遠 |
|
顯示模式 |
差值、比率; |
|
測量模式 |
亮度;(Lv)連續、峰值/谷值、DLv、Lv% (xy) Dx、Dy |
|
測量時間 |
AUTO(默認):0.7 ~ 4.3秒 |
|
同步測量 |
20 Hz ~ 400 Hz |
|
亮度單位 |
cd/m2或fl(菜單設置) |
|
亮度范圍 |
0.01 ~ 999,900 cd/m2 |
0.1 ~ 9,999,000 cd/m2 |
精度 |
(亮度)±2%±1小數位 |
(亮度)±2%±1小數位 |
(色度)±0.004(5cd/m2以上) |
(色度)±0.004(50cd/m2以上) |
|
重復性 |
(亮度)0.2%+1小數位 |
(亮度)0.2%+1小數位 |
校正標準 |
柯尼卡美能達標準/用戶標準切換模式 |
|
標準亮度 |
10個:通過測量或數值輸入設置 |
|
數據存儲 |
1000組 |
|
顯示 |
外部:帶背光和調光功能的4位有效數值液晶顯示屏 |
|
端口 |
USB2.0 |
|
電源 |
2節5號電池、USB電源、AC適配器(另售) |
|
操作溫濕度范圍 |
0~40°C,相對濕度:85%或以下(35°C),無凝露 |
|
存儲溫濕度范圍 |
0~45°C,相對濕度:85%或以下(35°C),無凝露 |
|
尺寸 |
71×214×154mm |
|
重量 |
850g(不含電池) |
|
標準配件 |
鏡頭蓋、ND目鏡濾鏡、目鏡蓋、2節5號電池、手提箱、腕帶、USB連接線、數據管理軟件CS-S20 |
規格如有更改,恕不另行通知。
