配備套色、網點增大等印刷品質管理功能
作為符合商務印刷及包裝印刷要求的新業界標準工具，以低成本實現了高生產效率和高品質。
? CMYK密度
? 網點面積率
? 網點增大
? 套色
? 簡單密度差
? 印刷版網點面積率
? 印刷版網點增大
? 專色密度
配備目標匹配功能 *4*5
顯示混合墨與目標色的色差以及使混合色更接近于目標色的密度調整。通過使用目標匹配功能，可以在使用電腦或特殊軟件的情況下進行墨色調整。
? 專色或印刷色的理想選擇
? 顯示色差及密度值
? 顯示使混合色更接近目標色的預計密度調整以及調整后的預計色差
測量色差
→ 顯示預測值，預計將峰值在400nm的專色密度從0.86調整至1.16，色差即可變?yōu)?.48
配備符合各種印刷標準的功能
可以進行ISO、JapanColor、GRACoL?、SWOP?、PSO或用戶自定義目標的合格/不合格判定。FD-7和FD-5是現場印刷質量控制的理想選擇。
? ISO、JapanColor、GRACoL?、SWOP?、PSO的顏色集下載

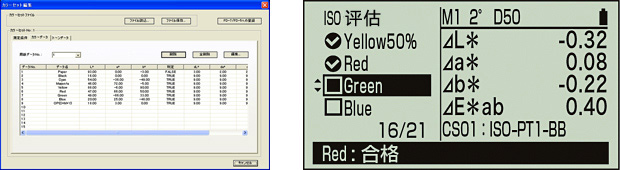

? ISO12647檢查 *4*5
→可分別評估色差、TVI、中間調擴展
? 灰平衡
→可根據G7?評估方法進行評估
*4
目標色（色集）必須用隨附的FD數據管理軟件FD-S1w進行設置。
*5
支持轉換功能可以轉換目標值，以便在樣品的支持條件與目標的支持條件不匹配時進行評估。
色度

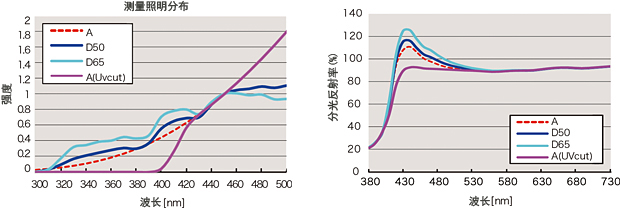

符合ISO 13655測量條件M1的測量儀器
? 柯尼卡美能達自創的VFS（虛擬熒光標準）技術可實現符合ISO 13655測量條件M1的L*a*b*測量。
? FD-7和FD-5可以進行符合ISO 13655所有4種測量條件的測量。符合M1的測量可以通過柯尼卡美能達自創的VFS（虛擬熒光標準）技術實現，而符合M0（CIE光源A）和M2（帶UV截止濾光片的照明）的測量也可以實現。此外，通過安裝隨附的偏振光濾光片還可以進行符合M3（M2+偏振光濾光片）的測試。
? 儀器與電腦連接時，可以手動進行掃描測量。
? 使用另售的色彩管理軟件basICColorcatch all，可一次性獲取色條卡（MediaWedge?、ECI2002、IT8.7/3 等）的色度值、密度值和分光反射率數據。
分光光譜數據輸出。
? 連接電腦后，可獲得各種光源下的分光數據（380nm～730nm）。
? 連接電腦后，可獲得環境光的分光放射照度數據（360nm～730nm）。
? 適用于研究開發。
照度
可測量光源箱或其他進行目視評估的環境光的照度值*6和色溫。
可將測得的環境光登錄為照明光源*7
采用傳統儀器在含熒光增白劑的材質上測量印刷品質時，測量結果常與感官評估相差甚大。本產品可以計算受測光源（更接近現場感官評估）的色度值，消除由于熒光增白劑的影響和同色異譜造成的色差，確保客戶獲得理想的色彩，避免耗時費力地應對客戶投訴。
*6
簡單測量功能，未遵循JIS標準。
*7
用戶定義光源
其他
? 可在白板校正時自動進行波長補償*8，更加方便。
? 以往，波長補償只能在制造商維護時進行。如今，這項工作可以在白板校正時同步進行，有助于提高測量值的可靠度。
*8
安裝偏光濾光片時除外
重量輕
? 主機僅重約350g，即使裝上目標罩，重量也僅為430g。
? 減輕了手臂的負荷，提高了長時間測量時的工作效率。
用戶無憂的售后服務
? 遍布全球的服務中心隨時為您提供快速支持。
? 綜合服務網絡確保您的儀器始終處于狀態。
標配軟件
FD數據傳輸軟件 FD-S1w
? 將測量數據導入Excel?工作表中。
? 向/從儀器讀取/注冊用戶光源數據。
? 顏色集登錄功能（ISO12647檢查/目標匹配）
另售附件
XY 自動測色工作臺 ColorScoutA3+
? 使用XY自動測色工作臺ColorScoutA3+，可進行自動測量。
色彩管理軟件basICColor catch all
? 使用色彩管理軟件basICColor catch all，可通過簡單的操作實現接近人眼的色彩再現。
色彩管理軟件SpectraMagic? NX
使用色彩管理軟件SpectraMagic? NX，不僅可以靈活地設定評估公式，還可制作任意格式的報告。
（不可安裝偏光濾光片進行測量）
產品信息

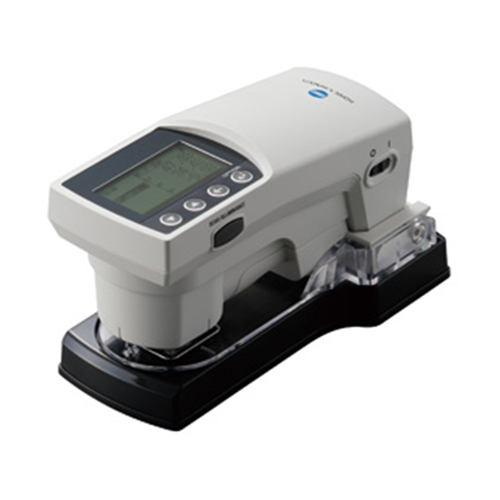

本產品搭載柯尼卡美能達獨創的VFS（Virtual Fluorescence Standard）技術，是一款符合印刷行業標準*1的，能夠做出D50標準光源*2下含熒光成分的紙張*3的色彩評估的測定器。
此外，本產品還搭載有波長自動校正功能，能夠在日常白板校正*4的同時進行當前由制造商負責維護的測定波長修正。
*1印刷行業標準：在印刷行業與色彩相關的標準ISO13655中，包括D50光源下的熒光在內的色彩評估已成為標準。
*2D50光源：是一種接近自然光的人工光線，用于色彩測定。
*3熒光：具有吸收紫外線，并利用該能量發光的性質。
*4安裝偏振光濾光片時除外。

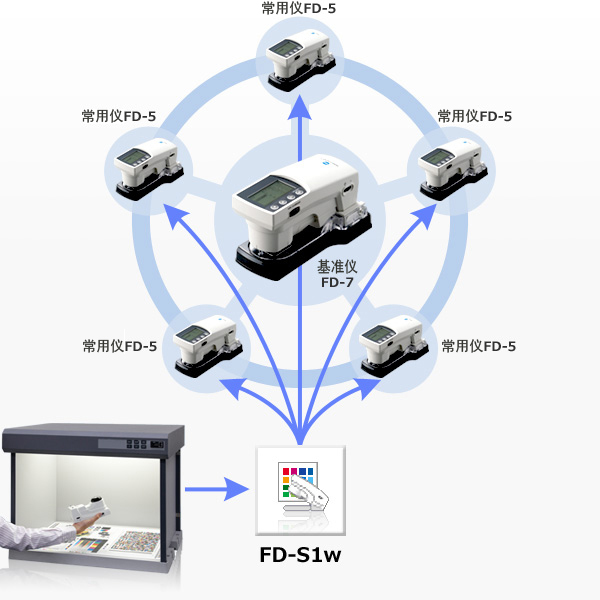

為全球供應鏈的色彩交流提供支援
通過用FD-7主機測量環境光源后，將用戶光源數據傳送到多臺FD-5或FD-7工作機上，可以在多個位置使用相同的照明光源進行色彩控制。
此外，自動波長補償功能可以大程度地降低使用多臺儀器時的儀器誤差。
主要用途
印刷現場的密度?色彩管理
用于印刷設備制造商?紙張制造商研發時的熒光測定
測量印刷色塊
用于油墨輸入設備的CCM
|
型號 |
FD-7 |
FD-5 |
|
照明/受光系統 |
45°a：0° (環形照明)*1 |
|
|
分光裝置 |
凹面光柵 |
|
|
波長范圍 |
分光反射率：380~730 nm； |
分光反射率：380~730 nm |
|
測量波長間隔 |
10 nm |
|
|
半波寬 |
約10 nm |
|
|
測量口徑 |
?3.5mm |
|
|
照明光源 |
LED |
|
|
測量范圍 |
密度：0.0D~2.5D；反射率： 0~150% |
|
|
重復性 |
密度：δ0.01D |
|
|
器間差 |
ΔE00 0.3 以內 (BCRA系列II 12色的平均值，對比柯尼卡美能達標準條件下的主機測量值；未安裝偏振光濾光片) |
|
|
測量時間 |
約1.4秒（未安裝偏振光濾光片時的單點反射測量） |
|
|
測量值 |
色度值、色差值、密度值、密度差、網點面積、網點增大、OK/NG判定、照度、相關色溫 |
色度值、色差值、密度值、密度差、網點面積、網點增大、OK/NG判定 |
|
測量條件 |
符合ISO 13655測量條件M0 (CIE光源A)、M1 (CIE光源D50)、M2 (帶UV截止濾光片的照明) 和M3 (M2 + 偏振光濾光片)；用戶定義光源 |
|
|
光源 |
A、C、D50、ID50、D65、ID65、F2、F6、F7、F8、F9、F10、F11、F12、 |
|
|
觀察者 |
2°標準觀察者、10°標準觀察者 |
|
|
色空間 |
L*a*b*、L*C*h、Hunter Lab、Yxy、XYZ |
|
|
色差公式 |
ΔE*ab (CIE 1976)、ΔE*94 (CIE 1994)、ΔE00 (CIE 2000)、ΔE (Hunter)、CMC (l:c) |
|
|
紙張指數 |
WI (ASTM E313-96)、Tint (ASTM E313-96)、ISO亮度 (ISO 2470-1)、 |
|
|
密度標準 |
ISO Status T、ISO Status E、ISO Status A、ISO Status I; DIN16536 |
|
|
可存儲數據 |
色度目標數據：30條；密度目標數據：30條 |
|
|
顯示語言 |
英語、法語、德語、西班牙語、日語、簡體中文 |
|
|
掃描測量*2 |
可掃描測量色卡 |
無 |
|
接口 |
USB 2.0 |
|
|
輸出數據*2 |
顯示值、分光反射率數據（僅FD-7）；光譜輻射照度數據（僅FD-7） |
|
|
電源 |
內置可充電鋰電池（新品每次充電可測量約2000次）、電源適配器、USB取電 |
|
|
尺寸 (長×寬 ×高) |
70 × 165 × 83mm (僅主機)；90 × 172 × 84mm (含目標罩) |
|
|
重量 |
約350克（僅主機）；約430克（含目標罩） |
|
|
使用溫度/濕度范圍 |
10~35°C；相對濕度30%~85%，不可結露。 |
|
|
保管溫度/濕度范圍 |
0~45°C；相對濕度0%~85%，不可結露。 |
|
|

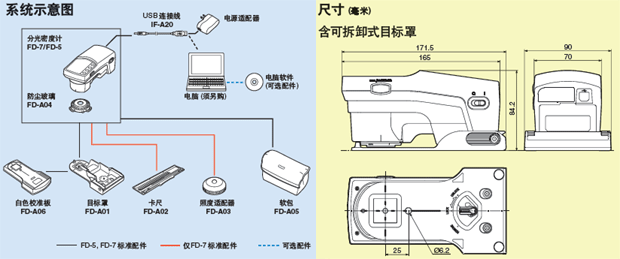

標準配件 |
白色校正板、目標罩、防塵玻璃、AC適配器（AC-USB轉換器）、USB電纜、軟盒、偏振光濾光片、適配器、FD數據傳輸軟件FD-S1w、照度附件（限FD-7）、標尺（限FD-7） |
|
|
可選配件 |
色彩管理軟件basICColor catch all、XY自動測色工作臺ColorScoutA3+、色彩管理軟件SpectraMagic NX |
|
*1 波長小于400nm為單向照明。
*2 須使用電腦軟件。
功能比較一覽
*帶★為新功能
|
|
FD-7 |
FD-5 |
|
密度測量功能 |
||
|
密度值、密度差值 |
● |
● |
|
網點面積率 |
● |
● |
|
網點增大 |
● |
● |
|
套色 |
★ |
★ |
|
PS版網點面積率 |
★ |
★ |
|
PS版網點增大 |
★ |
★ |
|
專色密度 |
★ |
★ |
|
灰平衡 |
★ |
★ |
|
中間調擴展 |
★ |
★ |
|
ISO12647檢查 |
★ |
★ |
|
目標匹配 |
★ |
★ |
|
色度測量功能 |
||
|
L*a*b* |
● |
● |
|
L*C*h |
● |
● |
|
Hunter Lab |
● |
● |
|
Yxy |
● |
● |
|
XYZ |
● |
● |
|
⊿ E*ab（CIE1976） |
● |
● |
|
⊿ E*94（CIE1994） |
● |
● |
|
⊿ E00（CIE2000） |
● |
● |
|
⊿ E（Hunter） |
● |
● |
|
CMC（l:c） |
● |
● |
|
照度測量功能 |
||
|
照度*3 |
● |
|
|
相關色溫 |
● |
|
|
紙張指數 |
||
|
WI/Tint（ASTME313-96） |
● |
● |
|
ISO亮度（ISO2470-1） |
● |
● |
|
D65亮度（ISO2470-2） |
● |
● |
|
熒光指數 |
● |
● |
|
分光反射率系數 |
||
|
光譜數據輸出 |
● |
|
|
內存 |
||
|
目標密度值 |
30 |
30 |
|
目標色度值 |
30 |
30 |
|
顏色集*2 |
50 |
50 |
|
其他功能 |
||
|
手動掃描*3 |
● |
|
|
自動功能（密度、網點面積率、色度） |
||
