20/60/85°光澤度 ? 峰值光澤度 ? 反射霧影
反射成像質量 ? 鮮映性
反射曲線
光澤度
測量從表面反射光的量。
光學結構：應根據樣品表面使用相對應的光路——啞光：85°，中光澤：60°，高光澤：20°。
峰值光澤度
獲取反射角附近角度的反射光量。
用途：峰值光澤度對于表面紋理非常敏感，用于辨別光滑表面紋理的細微差別。
反射霧影
反射霧影是與涂料和拋光材料有關的常見問題。出現反射霧影的表面外觀“渾濁”，反射成像“淺”。使用 Rhopoint IQs可直接測量評估這一重要特性。
由表面殘留物或細微的紋理導致的一種光學效應。
現象：在高強度光源的反射周圍可看到明顯的渾濁外觀、反射對比度損失、光暈和圖案。
成因：分散性差、原材料不兼容、增塑劑不勻、媒介物的質量、烘烤/干燥/固化條件、拋光痕跡、細微的劃痕、表面老化、氧化、潔凈度不佳/表面有殘留物。
反射霧影補償
此儀器可補償高反射顏料、金屬涂層和特種顏料等涂層的反射，可測量任何待測涂料表面的反射霧影。
反射成像質量 (RIQ)
RIQ用于量化橘皮和表面波紋等現象。這個新參數提供的結果分辨率比鮮映性(DOI)測量更高，更接近人眼對表面紋理的感知，尤其是汽車外觀等高質量表面。
RIQ不佳的現象：橘皮、刷痕、波紋或其他表面紋理，導致反射影像扭曲。
成因：工藝問題、涂料無規則流動、涂料粘度太高或太低、固化前涂料發生凹陷或流動、顆粒尺寸或分布不規則、過度噴涂、不適當?shù)恼丈浜椭匦聡娡繒r間不正確、涂料間的兼容性、固化時間和固化溫度不正確。
橘皮會明顯降低成像質量，卻不影響光澤度讀數。使用傳統的光澤度計測量這兩個測試面板時，測量結果完全相同。 Rhopoint IQ-S可進行RIQ/DOI測量，量化差別。
反映被測表面反射圖像的清晰度。
快速測量及數據統計
快速測量所有參數。自帶完整的統計功能，可進行圖形趨勢分析和報告。
同步測量所有參數，測量結果、使用日期和時間標記。
顯示當前批次中讀數的完整統計。
圖形報告提供快速趨勢分析。
可通過容差設置立即判斷合格或不合格。
簡便而強大的數據傳輸功能
輕松進行批量處理
用戶可自定義批次數據名稱和數據量，實現更快、更有效的報告。

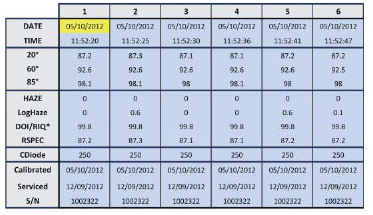

快速數據傳輸
無需軟件即可進行數據傳輸。
通過USB連接到PC機后，立即識別此設備，可使用Windows Explorer或類似程序快速傳輸文件。
通過藍牙直接輸入數據
可立即將測量的讀數直接傳輸?shù)絇C機/平板電腦上的MS Excel等程序中，很大程度上簡化報告過程。

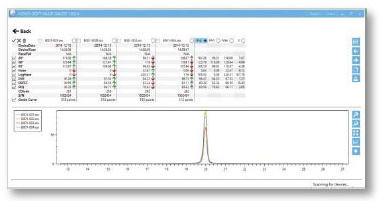

通過Novo-Soft Multi Gauge軟件進行統計分析
使用此軟件，可輕松測量、導入和比較數據并將測量結果導出為PDF、Excel? 或CSV等多種文件格式。
IQ-S GLOSS測量值可完全兼容現有的Micro-TRI-gloss-S測量結果。
推出三角度20/60/85°版本，測量精度高，是光澤度測量應用中精度和分辨率都相當高的儀器。
|
光澤度 |
|
|
提供20/60°或20/60/85°版本 |
|
|
20° |
在高光澤表面和金屬樣品上的精確性和分辨率更高（60°測量時 > 70 GU） |
|
60° |
一般角度——所有光澤度級別 |
|
85° |
在啞光表面上的分辨率更高（60°測量時 < 10 GU） |
|
測量范圍 |
0-10 GU / 10-100 GU / 100-2000 GU |
|
重復性 |
±0.1 GU / ±0.2 GU / ±0.2 % |
|
再現性 |
±0.2 GU / ±0.5 GU / ±0.5 % |
|
測量范圍 |
20o：0-2000GU |
|
標準 |
ISO 2813、ISO 7668、ASTM D523、ASTM D2457、 DIN 67530、JIS 8741、JIS K 5600-4-7
60°和 85°，符合 |
|
峰值光澤度 |
|
|
峰值光澤度 |
20°± 0.09905° |
|
測量范圍 |
0 - 2000 GU |
|
反射霧影 |
|
|
近鏡面反射率 |
在17.2-19°、21-22.8°的范圍內測量；霧影單位HU和LogHU可互相轉換(LogHU) |
|
分辨率 |
0.1 HU |
|
重復性 |
±0.5HU |
|
再現性 |
±1.5HU |
|
標準 |
ASTM E430、ISO 13803 |
|
成像質量 (RIQ) |
|
|
分辨率 |
0.1 |
|
重復性 |
±0.2 |
|
再現性 |
±0.5 |
|
測量范圍 |
0 - 100 |
|
鮮映性 DOI |
|
|
分辨率 |
0.1 |
|
重復性 |
±0.2 |
|
再現性 |
±0.5 |
|
測量范圍 |
0 - 100 |
|
標準 |
ASTM D5767 |
|
光澤度校準標準 |
|
|
溯源性 |
可追溯至 BAM |
|
不確定性 |
1.1 GU |
|
儀器規格 |
|
|
操作 |
易于閱讀的全彩屏幕；可調節亮度；6按鍵觸摸顯示界面 |
|
結構 |
校準底座配有定位檢測器，可實現零錯誤校準 |
|
測量 |
一鍵測量；快速測量；用戶可自定義結果批次名稱 |
|
統計分析 |
大值、小值、平均值、標準偏差；所有測量參數 |
|
圖形分析 |
自帶趨勢分析；光澤度和 IQ 值 |
|
電源 |
可充電鋰電池；操作時間超過 17 小時；20,000 個/次以上讀數/充電 |
|
充電時間 |
電源充電器：4 小時 |
|
內存 |
8 MB = 999 個讀數；用戶可自定義批次編號 |
|
數據傳輸 |
藍牙；兼容 PC 機；USB 連接，無需安裝軟件 |
|
測量面積 |
20°：6mm×6.4mm； |
|
尺寸和重量 |
65 mm x 140 mm x 50 mm（高 x 寬 x 深）； |
|
界面語言 |
中文、英文、法文、西班牙文、德文、意大利文、土耳其文、日文 |
