全新的自動模式可根據被測物體的輝度調整測量速度。以某些測量速度測量時可能無法獲取必要的精確度,尤其是在低輝度情況下。全新的自動模式將自動選擇佳的測量速度以提供CS-200的優性能,從而更加輕松地獲取較高的測量精確度。
主要用途

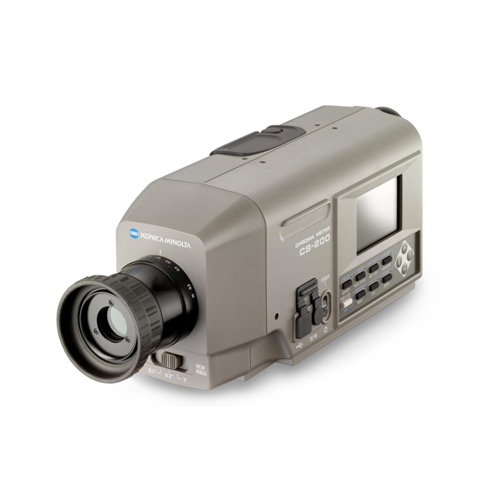

CS-200可以用于測量各種光學設備(如LCD、PDP、有機EL和FED)以及光源(如LED和燈)的輝度和色度。
主要特征
? 測量范圍廣,覆蓋低輝度和高輝度。
? 性能堪比多款分光輻射亮度計
? 機身緊湊輕巧。另可通過電池供電。
? 測量角度可選
? 提供數據管理軟件CS-S10w標準版本和可選的專業版本。
? 其它功能
通過輸入頻率值可使測量與顯示設備同步。測量速度可選(自動、有限自動、手動、超快、快速、慢速和超慢)帶背光的大液晶顯示屏 USB 1.1 通信
數據存儲:101個已測值(可指定9個字母的ID)和20個參考值
用戶校正:20個通道
CS-200可以實現堪比分光鏡型儀器的高精確度輝度和色度測量,同時保留了三刺激型儀器簡單、易用和實惠的特點。
CS-200配備40個傳感器,并使用與肉眼靈敏度相符的光譜靈敏度特性曲線(等色函數)進行計算。通過這種新開發的光譜擬合方法,可以獲取較傳統三刺激式色度計更為準確的三刺激值(紅、綠、藍的XYZ),實現卓越的精確度。
可以對大范圍的輝度級別(從0.01 cd/m2的低輝度到20,000,000cd/m2的高輝度,測量角度為0.1°)進行測量。
可選擇三種測量角度:1°、0.2°和0.1°??筛鶕?jù)被測目標(從顯示設備或其它需測量大面積的物體到汽車音頻控制面板、汽車儀表盤和小型LCD等需測量小面積的物體)切換測量角度。
應用領域
各種類型的光源都可使用CS-200進行測量,例如信號燈、紅綠燈、機場照明、燈、LED、顯像管、LCD、PDP等幾乎所有發光的物體。由于信息科技業務的發展促使市場對多樣化媒體的需求漸漸增加,加之數字廣播全面服務的展開,以等離子顯示屏和LCD為中心的各種顯示設備的研發工作已加快步伐。LED技術的創新已經為LED產品的開發帶來重大突破,包括紅綠燈、反射LCD的背光及大尺寸戶外顯示屏幕等。
背景知識
確定光源的輝度和色度值有兩種方式。
三刺激類型的儀器采用三個傳感器(紅、綠、藍)測量光源,這些傳感器的靈敏度類似于肉眼對光的靈敏度。用于達到此靈敏度的濾波器具有有限的準確度,因此三刺激儀器無法為所有類型的光源提供精確讀數。如果采用某種光譜分布(類似于用于校正儀器的光源的光譜分布)測量光源,則可以實現高精確度。
CS-200使用的正是這第二種方法,此方法測量光源的光譜發射度,并使用與肉眼靈敏度相符的光譜靈敏度特性曲線(等色函數)進行計算。通過使用這種方法可以避免濾波器的不匹配,從而獲得更加準確的測量結果。
型號 |
CS-200 |
|||
測量范圍 |
0.01 -
200,000 cd/m2(測量角度1°) |
|||
確度 |
Lv±2%
±1digit |
xy
±0.003 |
10 cd/m2以上 |
|
重復性 |
Lv±0.1
% +1digit |
xy
0.0004 |
(2δ/Auto) |
8 cd/m2以上 |
測量時間 |
在1秒和60秒間自動設置(自動);自動設置為1秒或3秒(有限自動) |
|||
測量方式 |
分光模式,光柵+線性光電二極管陣列 |
|||
測量角度 |
1°、0.2°、0.1°(可切換) |
|||
測量區域 |
0.5 mm |
|||
距離 |
300 mm(標準) |
|||
標準觀察者角度 |
2°、10° |
|||
測量模式 |
Lv x y、Lv u' v'、Lv TΔuv、XYZ、特征波長 |
|||
測量同步設置范圍 |
垂直同步頻率:40.00~200.00Hz |
|||
接口 |
USB 1.1 |
|||
電源 |
AC適配器或4節AA型電池 |
|||
電池使用壽命 |
大約3小時(持續測量/快速模式/AA型堿性電池) |
|||
尺寸 |
95 mm (W) × 127 mm (H) × 330 mm (L) |
|||
重量 |
1.8 kg(不含電池) |
|||
使用溫度/濕度范圍 |
0~40°C,相對濕度85%以下(35°C)、無凝露 |
|||
保管溫度/濕度范圍 |
0~45°C,相對濕度85%以下(35°C)、無凝露 |
Lv = 10 cd/m2及以上,慢速模式,10次測量的平均值
#2測量角度為0.2°時,接收到的光量大約為1°時的1/25。
因此,相同重復性針對的輝度比1°時低25倍。
測量角度為0.1°時,接收到的光量大約為1°時的1/100。
因此,相同重復性針對的輝度比1°時低100倍?! ?nbsp;
* 規格如有變更,恕不另行通知。
