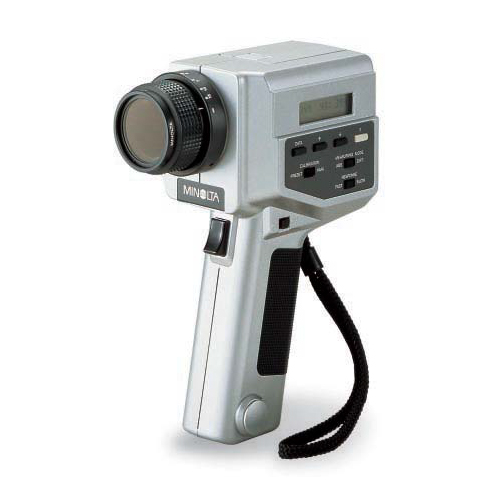

CS-100A不僅機身小巧緊湊,而且設計輕盈,只有890克(不含電池)。這款通過電池供電的便攜式設備可隨意帶到任何需要進行測量的地方。
無需任何接觸即可進行測量。
單鏡頭反光設計可使取景器中的物體對焦,以便從測量范圍內的任何遠程位置進行精確測量。
將指示區域的色彩轉換為數值
可在不受外部區域影響的情況下對測量區域內所見物體的色彩進行快速測量。
可測量極小表面
由于開口角度較小,CS-100A可支持小14.4mm的測量口徑(以1,014mm的距離);此外,如果安裝另售的特寫鏡頭,則可支持小1.3mm的測量口徑(以205mm的距離)。
雙向RS-232C通信
標準配備RS-232C接口,可與PC連接以發送測量數據和接收控制信號。
色差測量
設置目標色彩(通過直接輸入數字或測量)后,可進行色差測量,以便進行色彩管理。
根據用戶參考進行校正,以減少錯誤
CS-100A可根據用戶參考光源進行校正,從而在使用多個設備時消除特定色彩附近區域顯示值的差異。
支持遠程控制和數據處理
與DP-101數據處理器(另售)連接時,本入射色度計可用于執行處理活動,如打印測量值、自動測量和統計計算。
柯尼卡美能達的這款便攜式色度計既適合測量光的亮度,也適合測量光的色度。這種廣泛的選擇可在不同的場合提供相應的儀器功能,從簡單的三刺激單元到帶有分光鏡頭的分光輻射度計。
應用領域
幾乎所有的光源都可以通過柯尼卡美能達的入射色度計進行測量。從研發到生產的任何場合都可能用到該儀器。CL-200是一款具有色彩功能的照度計,可在工作場所和街道照明、燈的生產中發揮作用,或利用多個受光器頭的串行連接測量較大表面和投影儀(ANSI流明)。
CS-100A斑點入射色度計可測量各種光源,包括信號燈和紅綠燈、機場跑道照明、燈、LED等等。CS-100A精確度高,測量時間快,并可整體攜帶。CS-1000分光輻射度計可測量光源、顯示設備的光譜功率分布、輝度、色度和相關色溫,并以非接觸方式測量反射物體。
CS-100A是一款三刺激式點色度計,用于測量彩色光源的輝度和標準色值屬性。它實質上就是帶有色度測量功能的LS-100,因此具有類似的結構。SLR(單鏡頭反光)光學系統能夠準確對準目標,即使在極短的距離,也可確保取景器顯示的區域與要測量的區域一模一樣,從而輕松實現精確對焦。除了測量領域和測量環境外,取景器還會顯示測得的輝度值。手槍式握把可讓用戶牢固地握住設備。本設備經過特別設計,可大程度降低流光。借助特寫鏡頭,即便是口徑小至1.3mm的物體也能捕捉到。請參見表格以了解可達到的測量區域口徑。
0.01 cd/m2~299,000 cd/m2的大測量范圍確保能夠用于大多數場合。還可根據恒定光源或閃爍光源調整測量反應時間。內置的中性密度濾光鏡用于測量較強和較亮的光源。輝度和標準色值顯示在外部的大液晶屏上。
除了測量絕對值外,LS還可顯示相對于已定義標準(目標)的值。這樣便可快速確定較大表面的亮度和色度進展。為了進一步提高某些光源的精確度,CS-100A提供用戶校正選項。
主要用途
測量LED和其它小光源的色度和輝度。
測量鎢絲燈和熒光燈的色度和輝度。
測量油漆未干的墻面或其它無法接觸的表面的表面色。
測量復雜形狀及由于衛生原因而無法接觸的物體的表面色。
測量交通信號燈的色度和輝度。
測量彩色電視機的色度和輝度。
測量黑白電視機的輝度。
測量視頻投影儀的色度和輝度。
型號 |
色度計CS-100A |
種類 |
光源和物體表面色度及亮度測量用的單反型點測色度計 |
測量角 |
1° |
光學系統 |
85mm f/2.8鏡頭;SLR觀察系統;雜光抑制小于1.5% |
視角 |
9°,且標明1°測量角 |
對焦距離 |
1014mm至無窮遠 |
傳感器 |
3塊硅光元件,帶濾色鏡,測量紅、綠、藍三色的三刺激值 |
光譜敏感度 |
吻合CIE 1931標準觀測者配色曲線 |
測量時間 |
FAST:取樣時間:0.1s, 顯示時間:0.8~1.0s; |
亮度單位 |
cd/m2或fL(可調) |
測量范圍 |
FAST:0.01~299,000cd/m2 (0.01~87,530fL); |
精度 |
亮度(Y):顯示值±2% ±1 數值以內 |
重復性 |
亮度(Y):顯示值±0.2% ±1數值以內 |
目標值 |
1組,由測量值或數值輸入 |
測量模式 |
絕對值,Yxy;色差:Δ(Yxy) |
標準觀察者角度 |
2° |
顯示 |
外部顯示:LCD;三個測量值(Y,x,和 y)三位有效數字,附額外說明 |
數據傳輸 |
RS-232C;波特率: 4800bps |
外部控制 |
可由外部設備控制測量過程 |
電源 |
一節9V電池;也可通過數據輸出端口供電 |
工作環境條件 |
溫度:0~40°C (32~104°F);相對濕度85%或更低 |
存儲溫度范圍 |
-20~55°C (-4~131°F); 相對濕度85%或更低 |
尺寸 |
79 × 208 × 154mm |
重量 |
890g不含電池 |
標準配件 |
鏡頭蓋;目鏡蓋;保護濾鏡,ND目鏡濾鏡;9V電池;箱子 |
